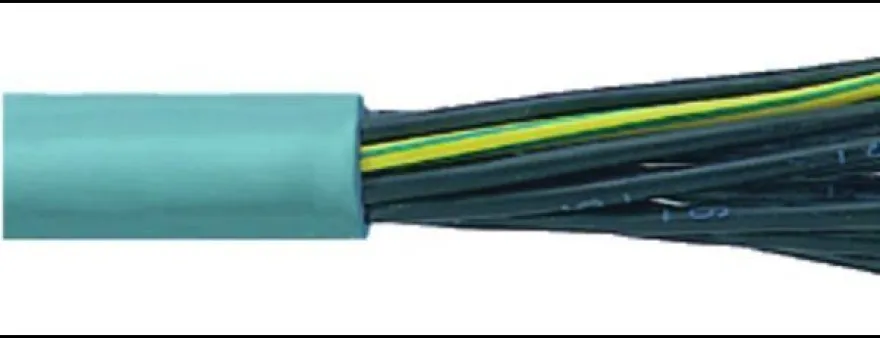

Steuerleitung SLÖZ-J / YSLY-JZ 5×6 qmm pro m Lieferung erfolgt in einer Länge

Steuerleitung m. numerierten Adern- SCHNITT
Verwendung:
Als Mess-, Steuer- und Regelungsleitung für Verlegung in trockenen und feuchten Räumen für Datenübertragung bei Werkzeugmaschienen, Fließ-und Montagebändern, Fertigungsstraßen, Verfahrenstechnik usw., d.h. in allen technischen Bereichen. Sie werden also überall dort eingesetzt, wo Leistungen, Impulse, Daten oder Signale übertragen werden sollen. Hohe Flexilität, mechanische Robustheit, thermische Beständigkeit und weitgehende Beständigkeit gegen Öl, Benzin, Laugen, Fette, Chemikalien usw. sind hervorzuhebende Merkmale der NewFlex-Steuerleitungen.
Aufbau:

• Ausführung in Anlehnung an VDE Entscheidung Nr. 41, VDE 0250, 0271, 0281 und 0293
• feindrähtige, blanke Kupferlitze nach VDE 0295
• PVC-Aderisolierung
• Aderkennzeichnung:
  -OZ: ohne grün/gelbe Ader, Adern schwarz mit Zahlenaufdruck
  -JZ: eine grün/gelbe Ader, restliche Adern schwarz mit Zahlenaufdruck
  -OB: ohne grün/gelbe Ader, Adern farbig nach DIN VDE 0293
  -JB: eine grün/gelbe Ader, restliche Adern farbig nach DIN VDE 0293
• Verseilung der Adern in konzentrischen Lagen
• Außenmantel PVC grau (vorzugsweise RAL 7001)
  Technische Daten:
• Betriebsspannung max. 500 V
• Prüfspannung eff. 2000 V
• Durchschlagspannung > 5 kV
• Isolationswiderstand mind. 20 MV/km
  Temperaturbereich:
  – bewegt -5 °C bis +80 °C
  – festverlegt -20 °C bis +80 °C
  – Transport und lagern -30 °C bis +80 °C
  Zulässiger Biegeradius: 10 x Leitungsdurchmesser, Mindestbiegeradius für Wechselbiegung: 15 x Leitungsdurchmesser
