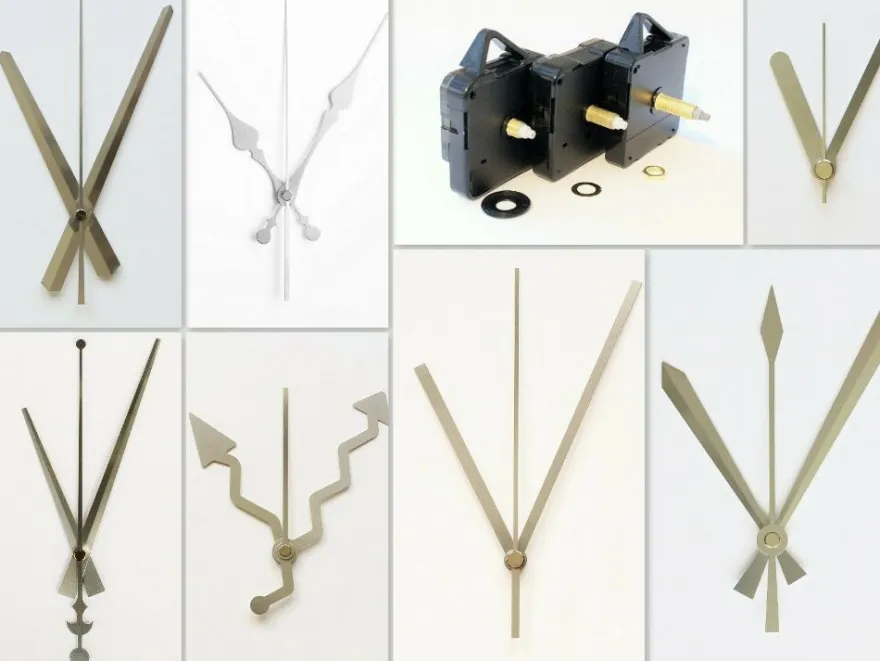

UHRWERK-SET mit Aluminium-Uhrzeigern –
Extra leise, ohne Ticken

Präzises Uhrwerk für Wanduhren, Reparatur & DIY-Projekte
Ideal als Ersatz-Uhrwerk oder zum Selberbauen Ihrer eigenen Uhr.

Highlights

• 100% neu & hohe Qualität
• Extra leise – geräuschlos – ohne Ticken
• Inklusive Aluminium-Zeigersatz
• Zeigersatz wahlweise mit oder ohne Sekundenzeiger – siehe Bild!
• Zeigerlängeab Mitte-Loch gemessen

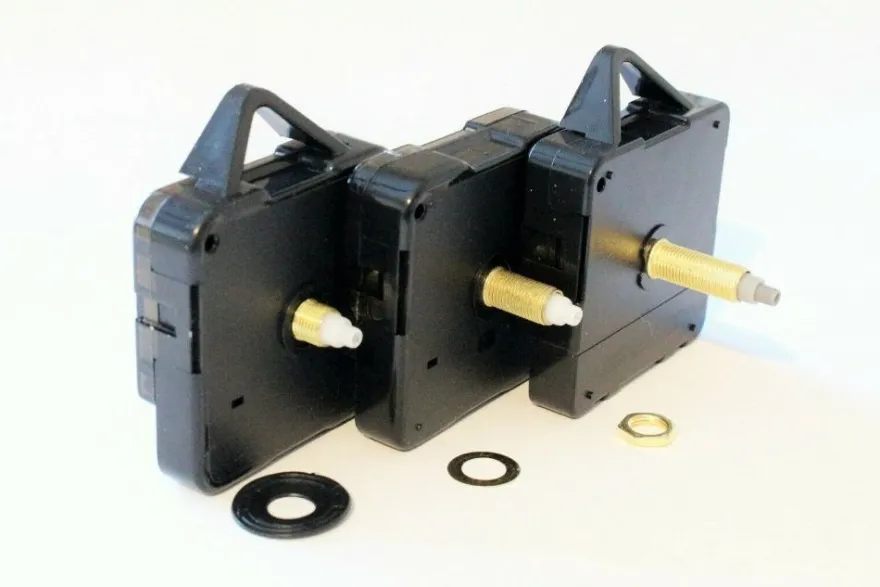

Varianten
Bitte wählen Sie die passende Ausführung:

• Uhrwerk A:ZWL =13 mm, Gewindelänge =5,2 mm
• Uhrwerk B:ZWL =22,5 mm, Gewindelänge =15 mm
• Uhrwerk C:ZWL =28 mm, Gewindelänge =20,5 mm
• Uhrwerk D:ZWL =17 mm, Gewindelänge =9 mm

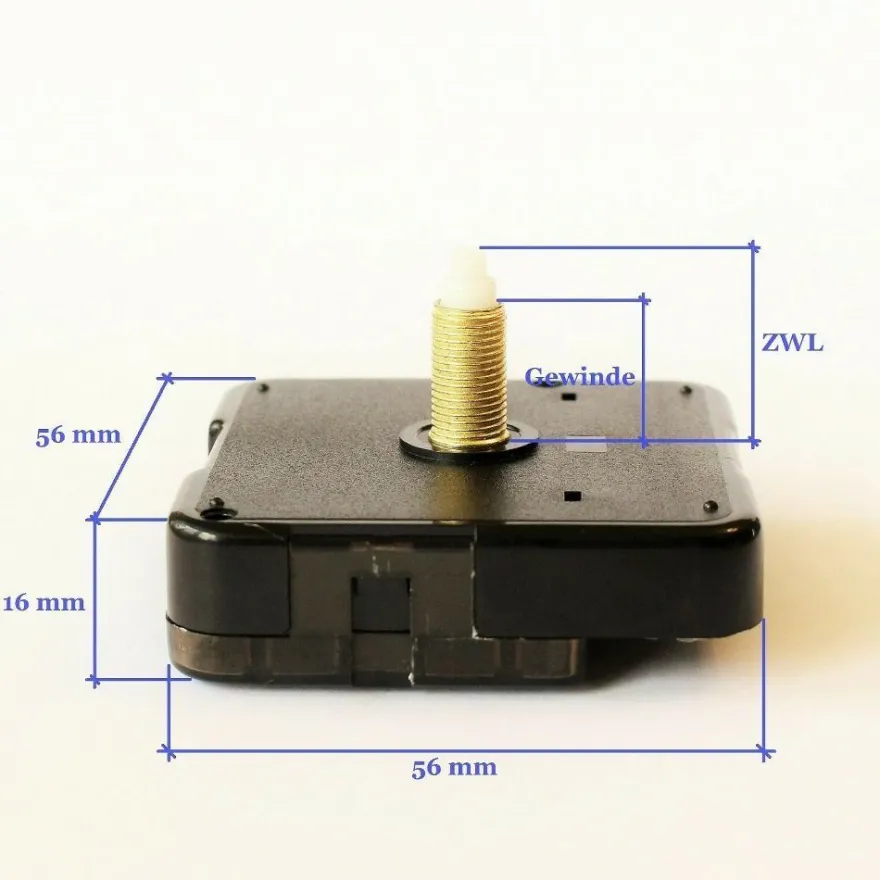

ZWL = Länge der herausragenden Zeigerachse

Technische Daten

• Material:Kunststoff + Metall
• Gehäusegröße:56 × 56 × 16 mm
• Benötigtes Loch im Zifferblatt:Ø 8 mm
• Batterie:1× AA (Mignon) 1,5 Verforderlich (nicht enthalten)

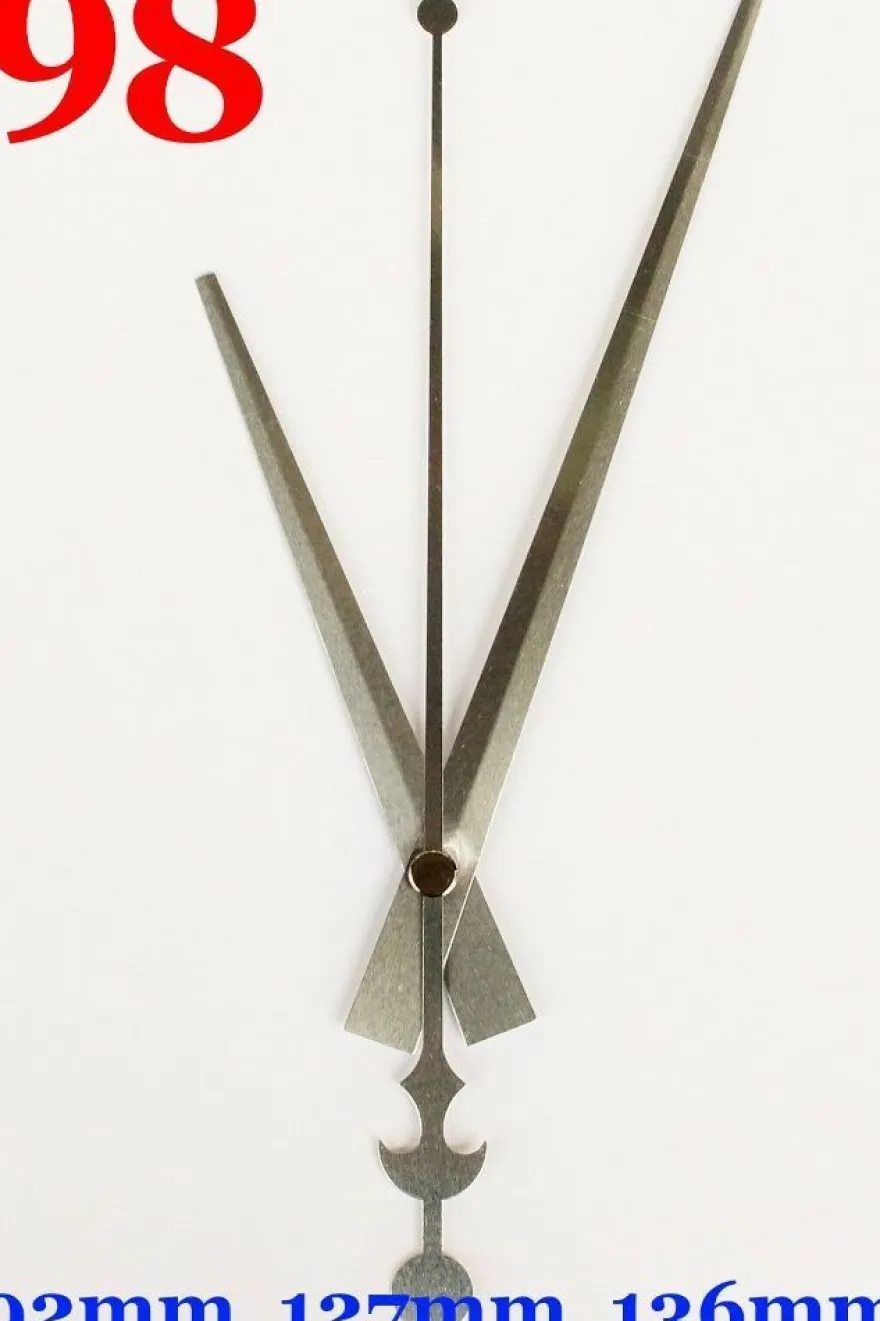

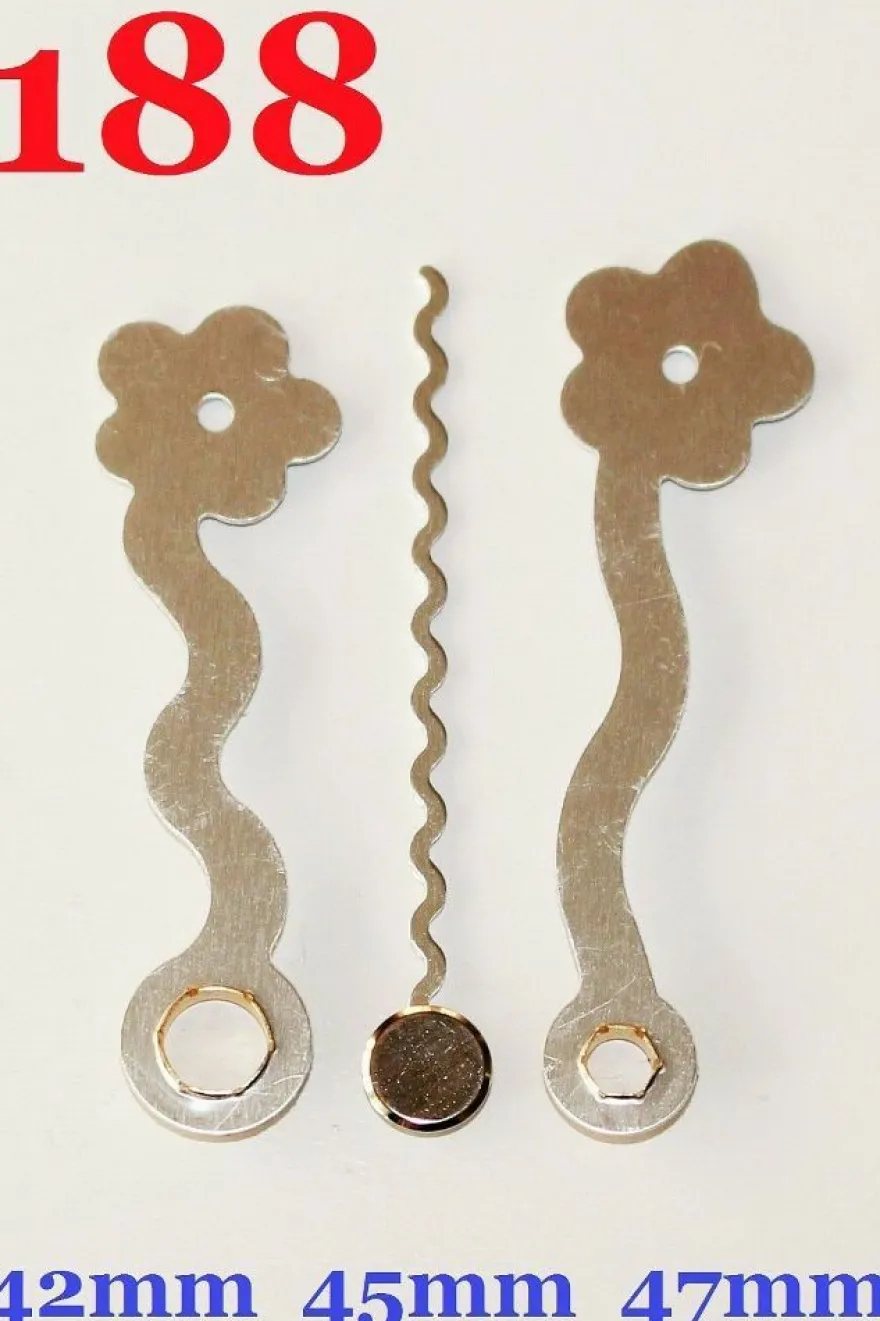

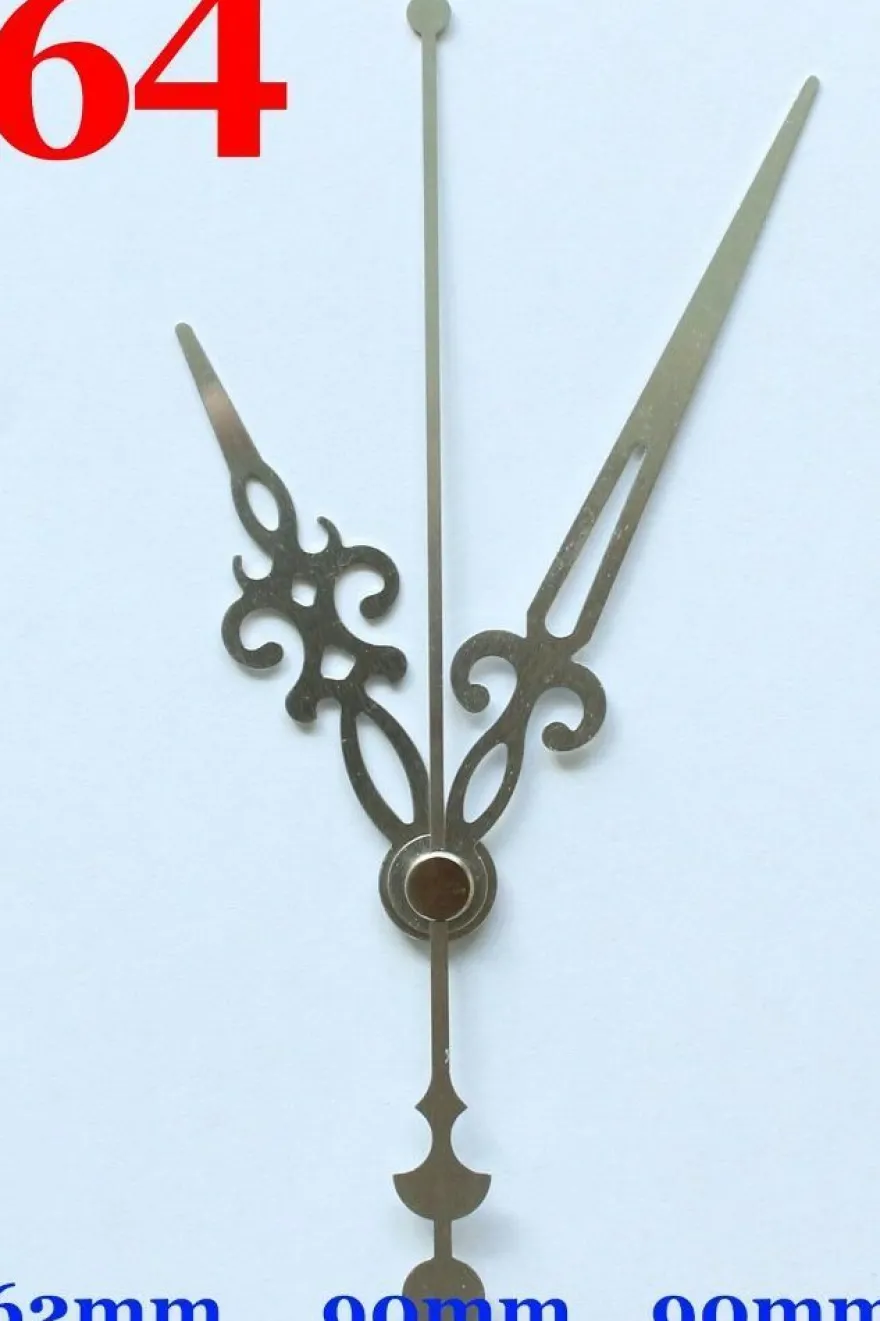

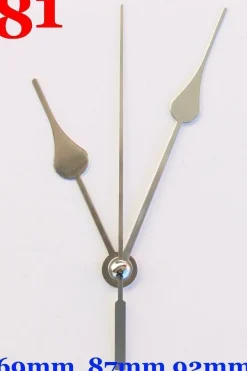

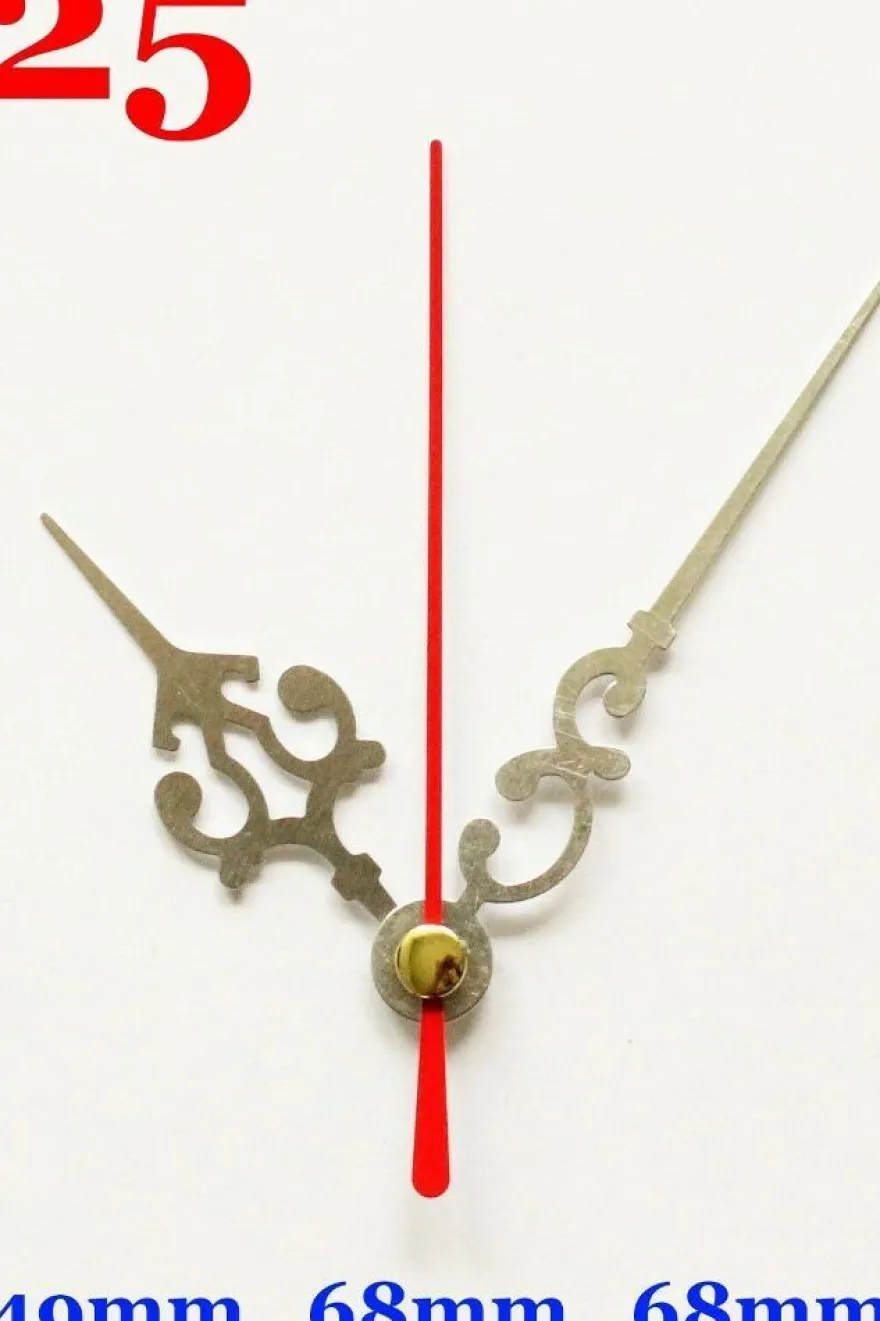

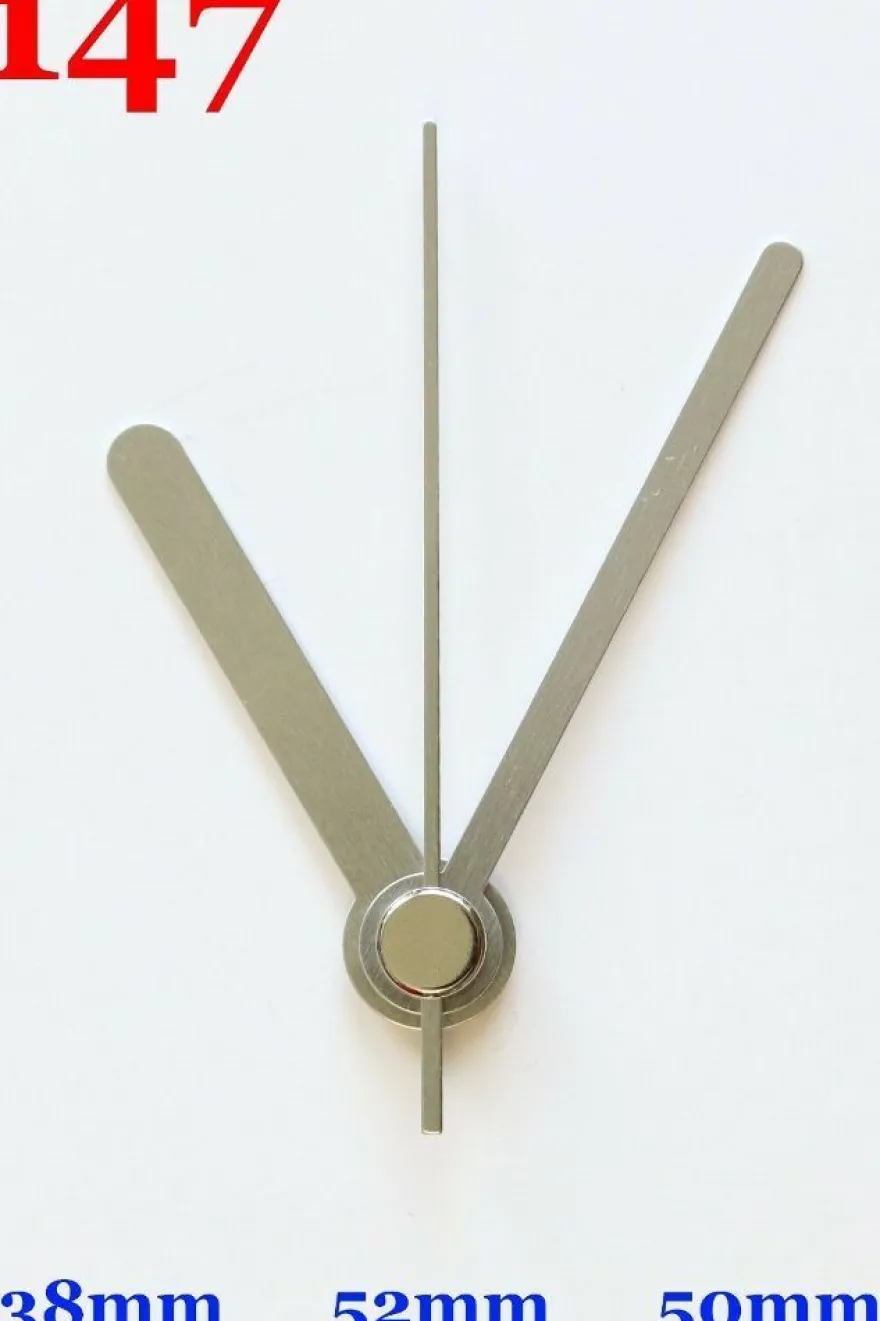

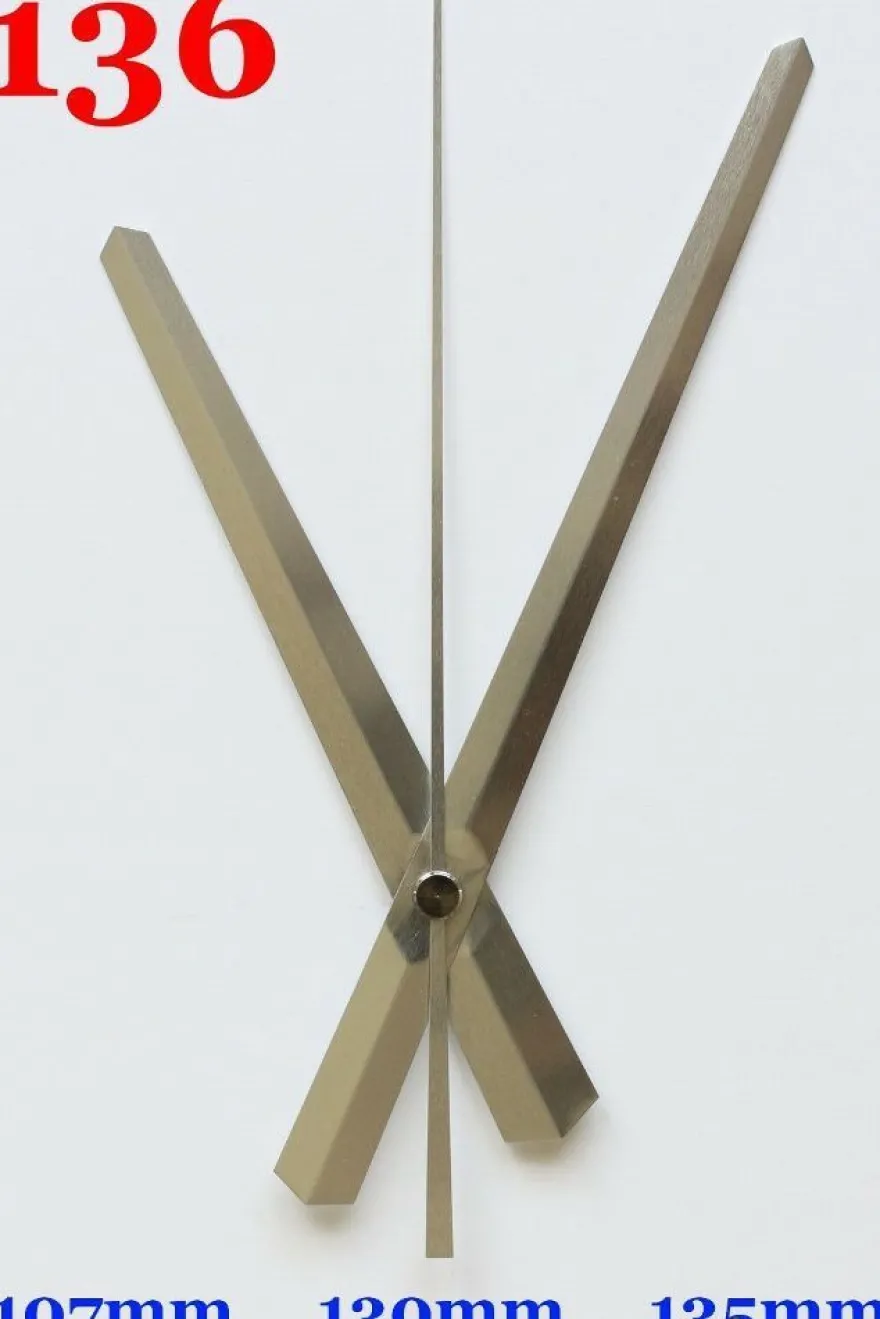

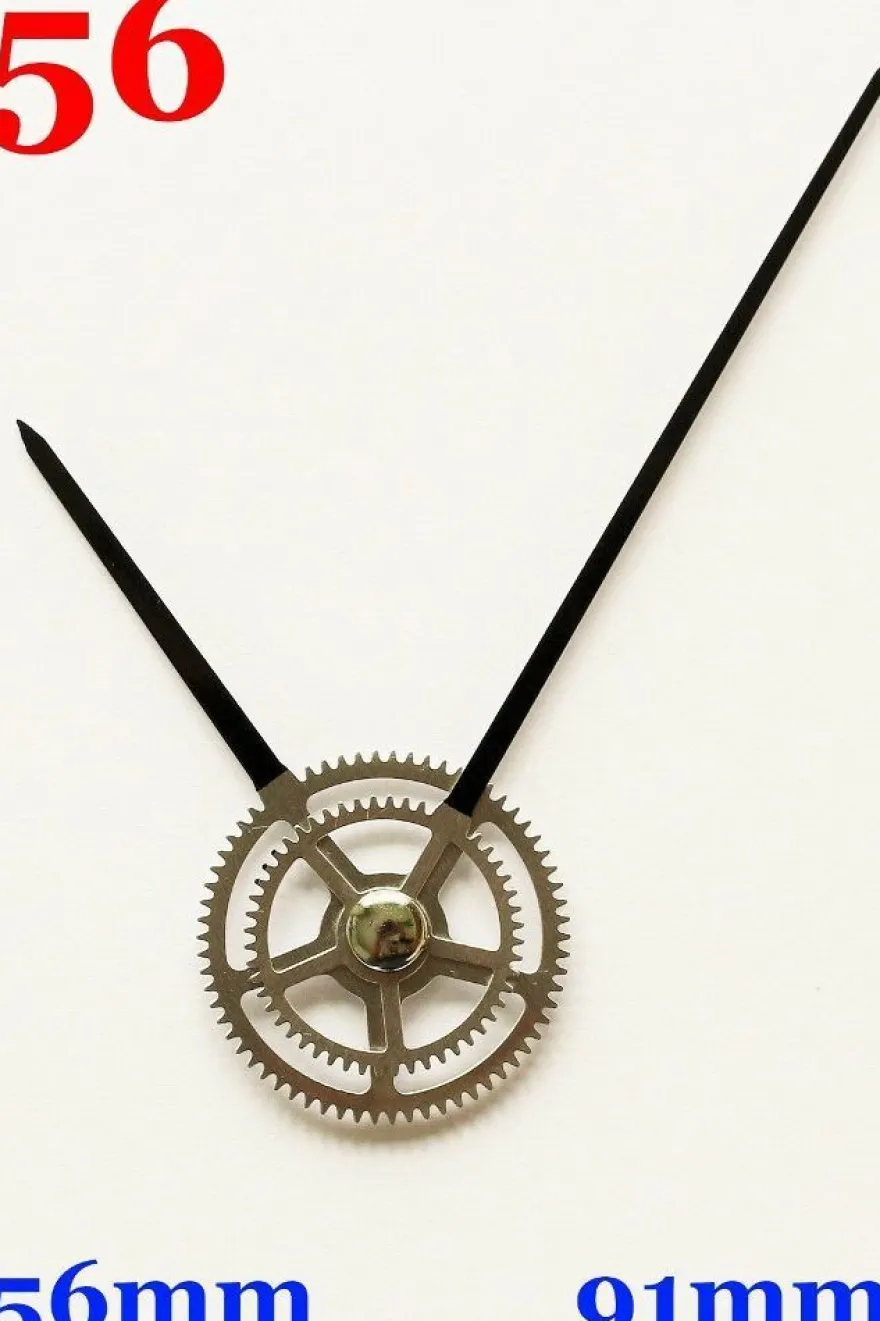

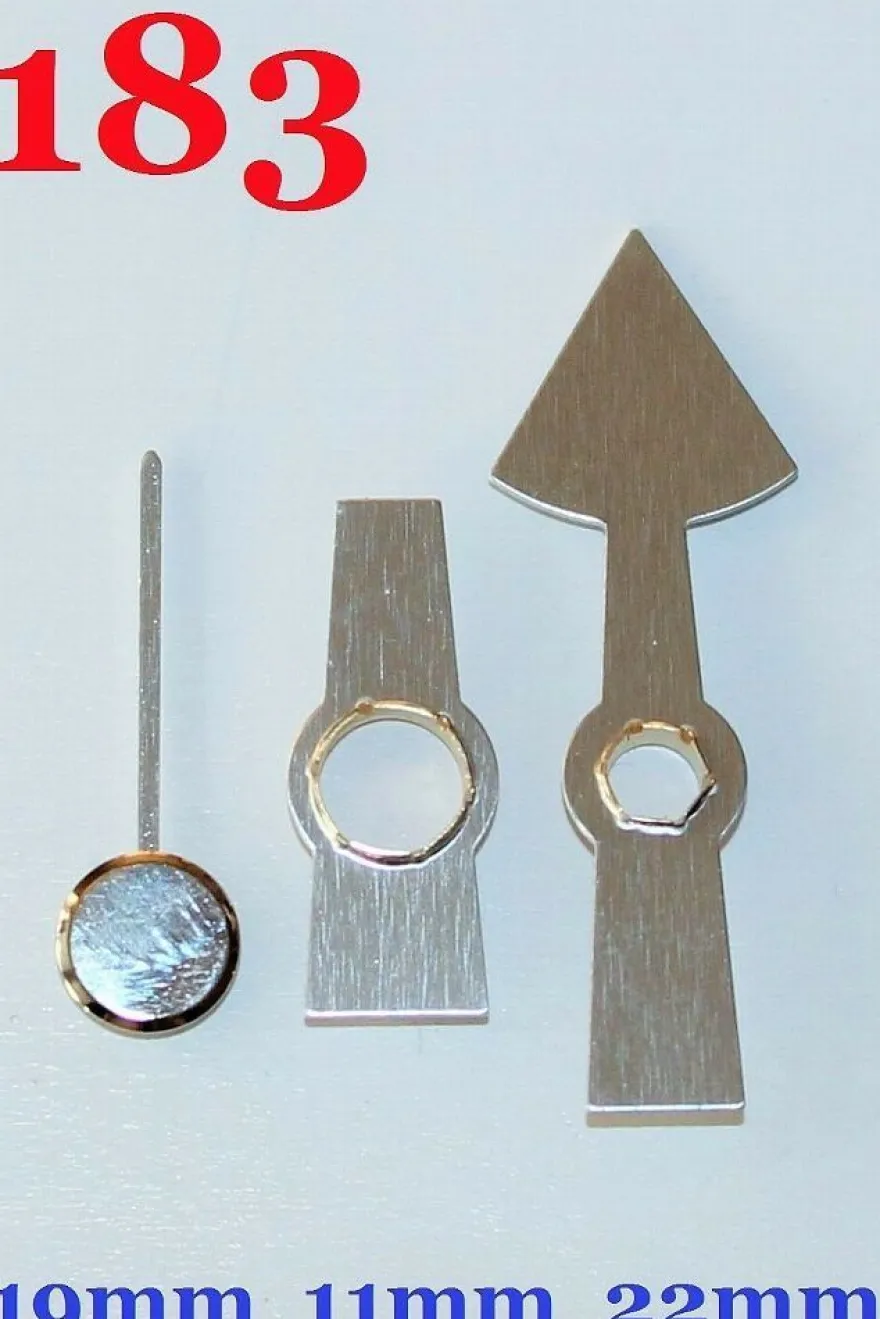

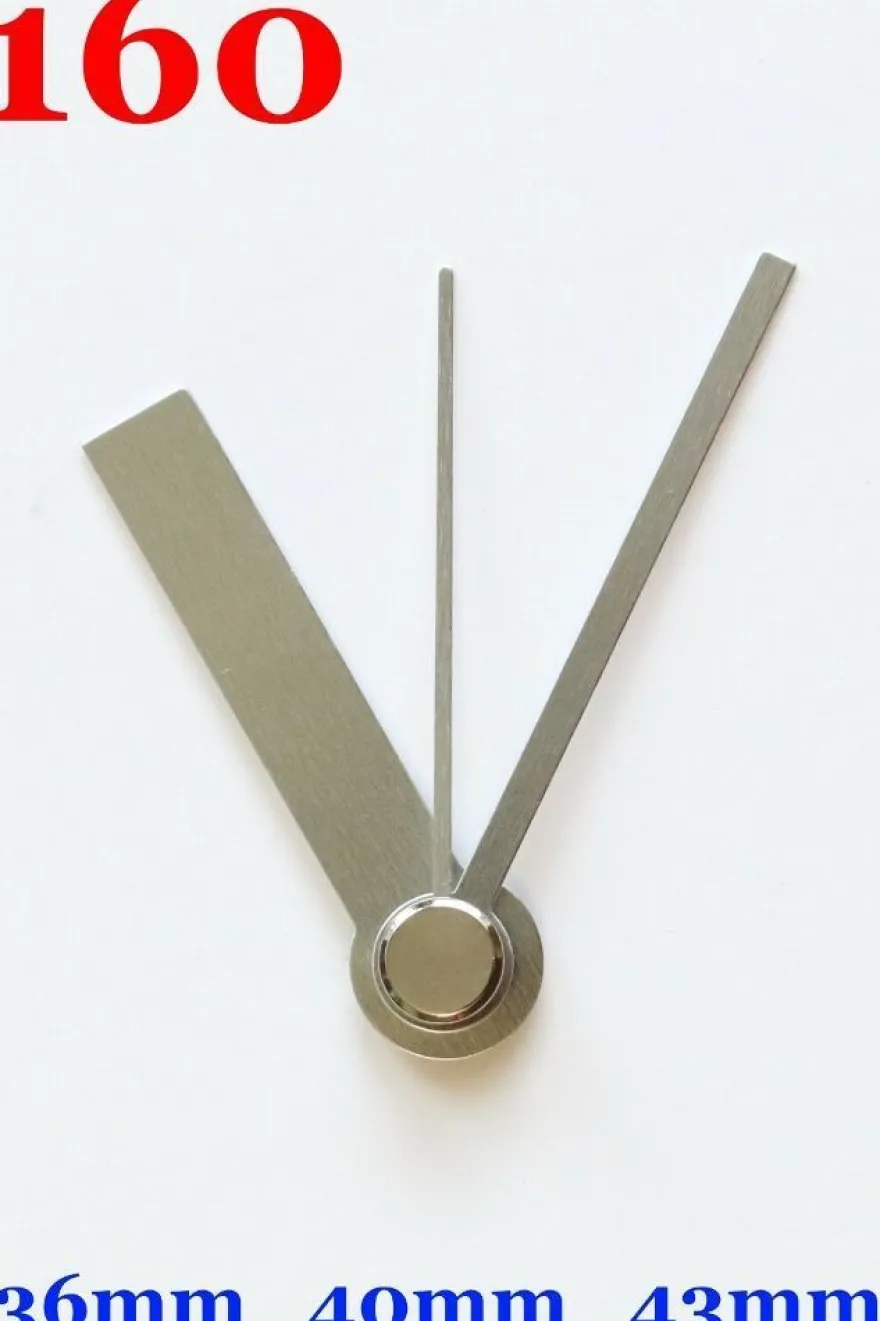

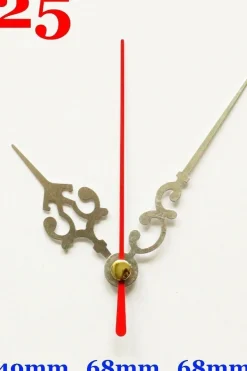

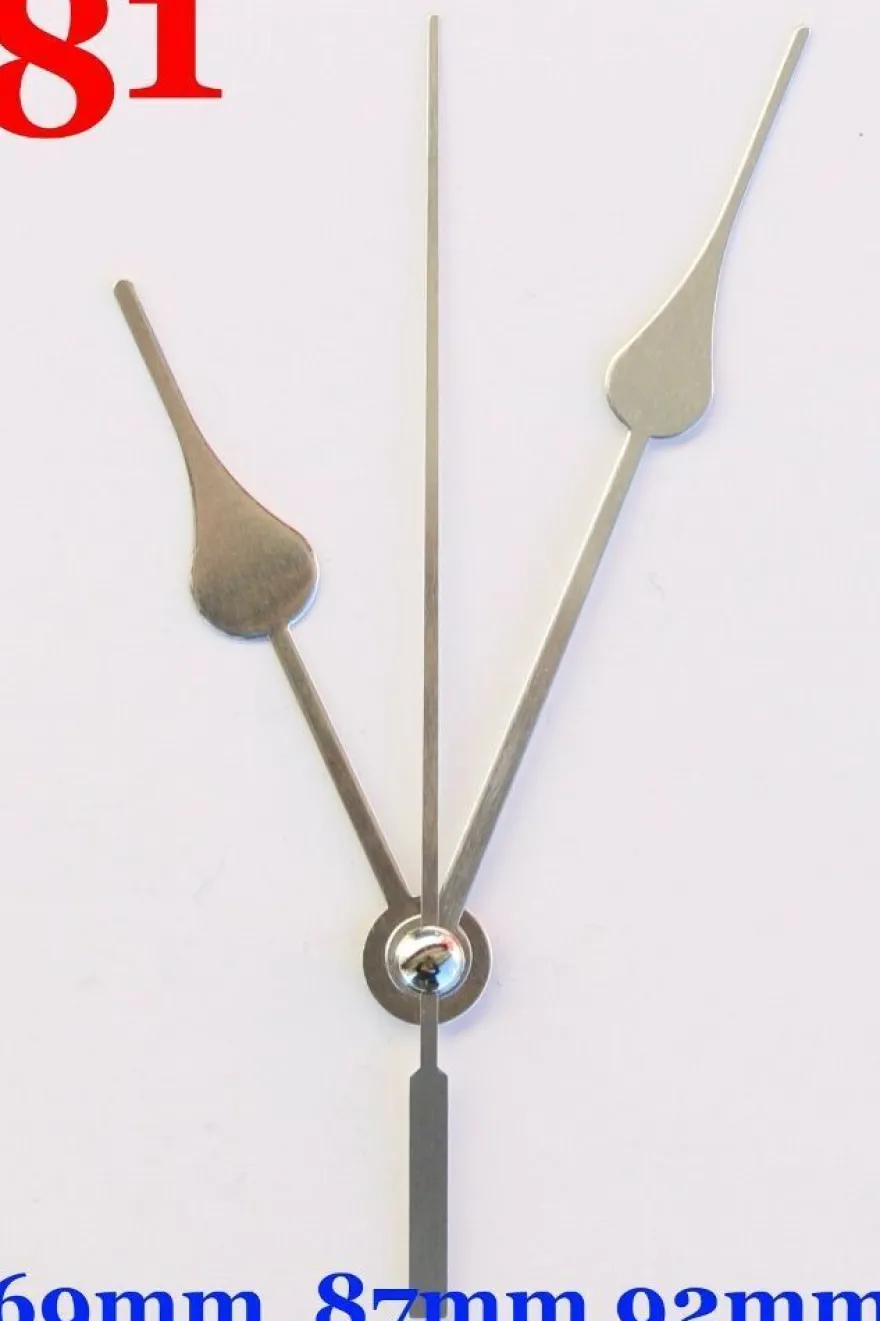

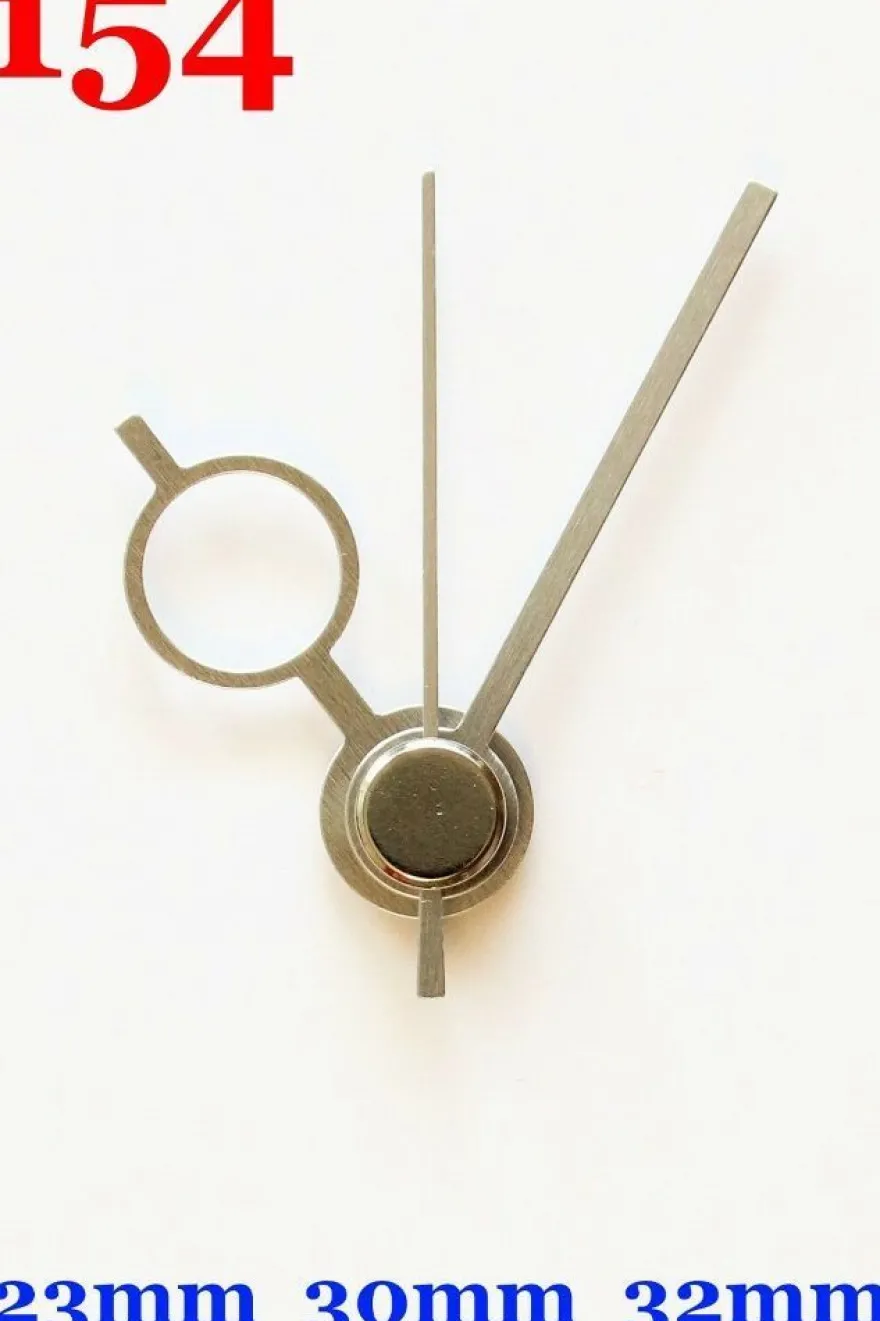

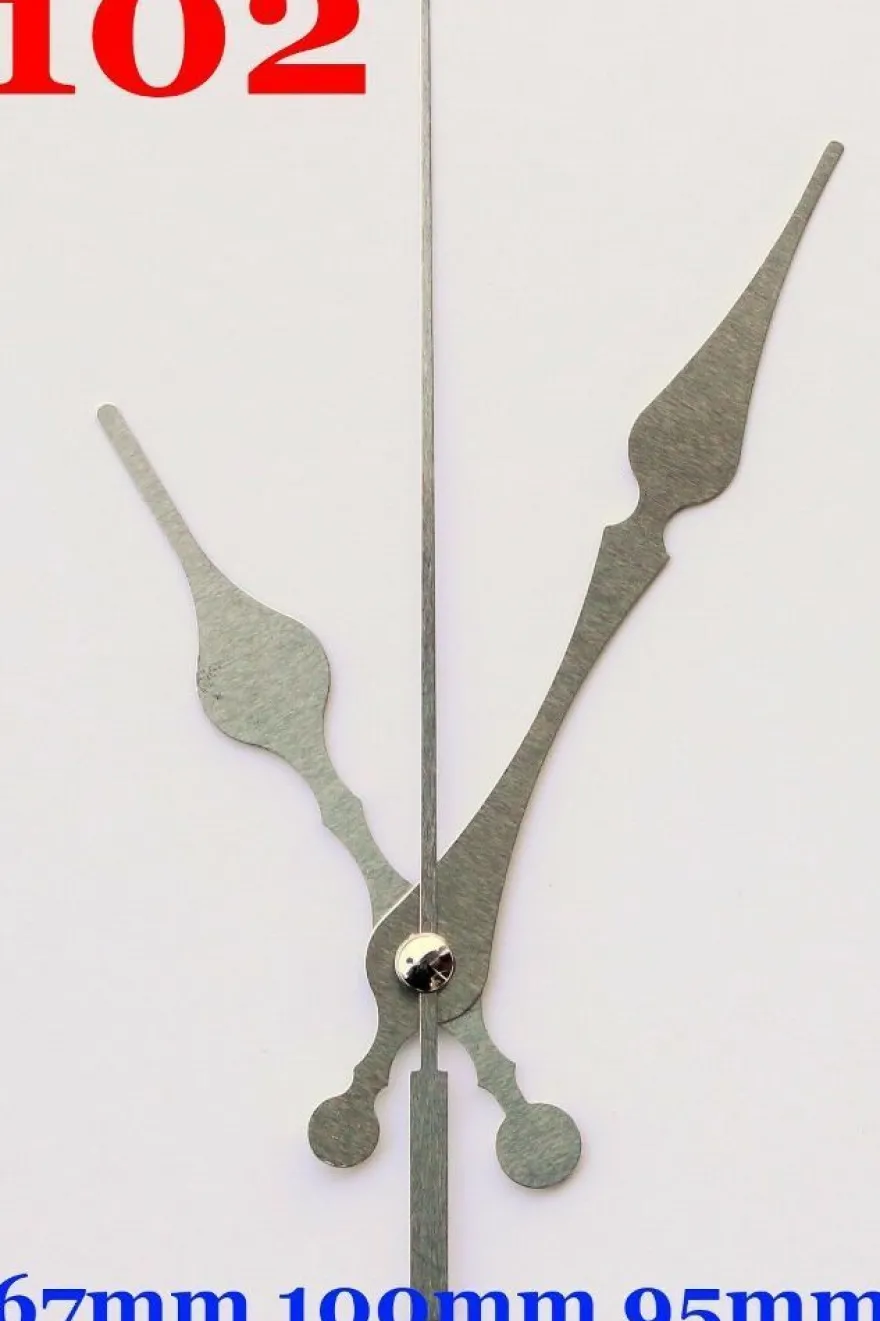

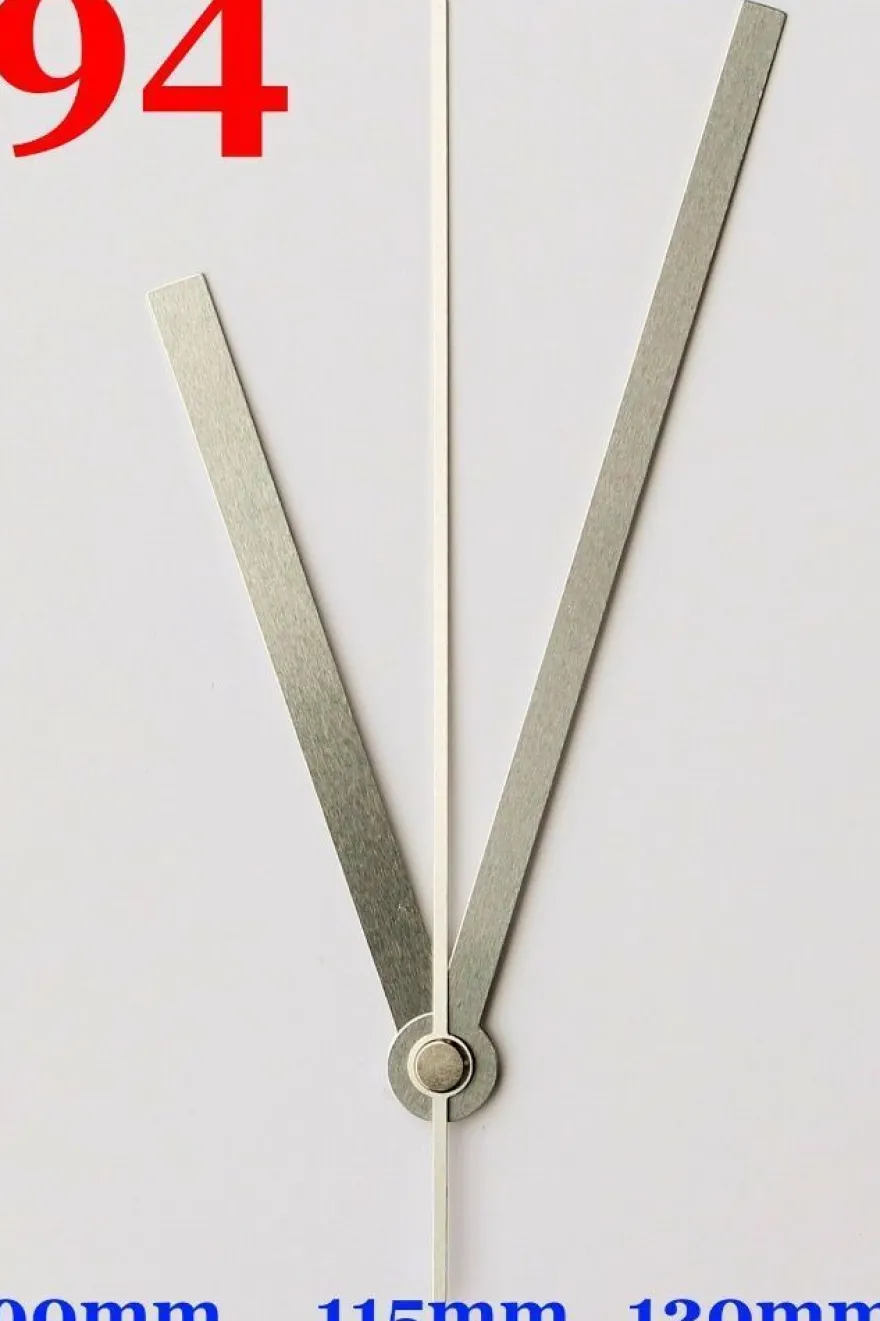

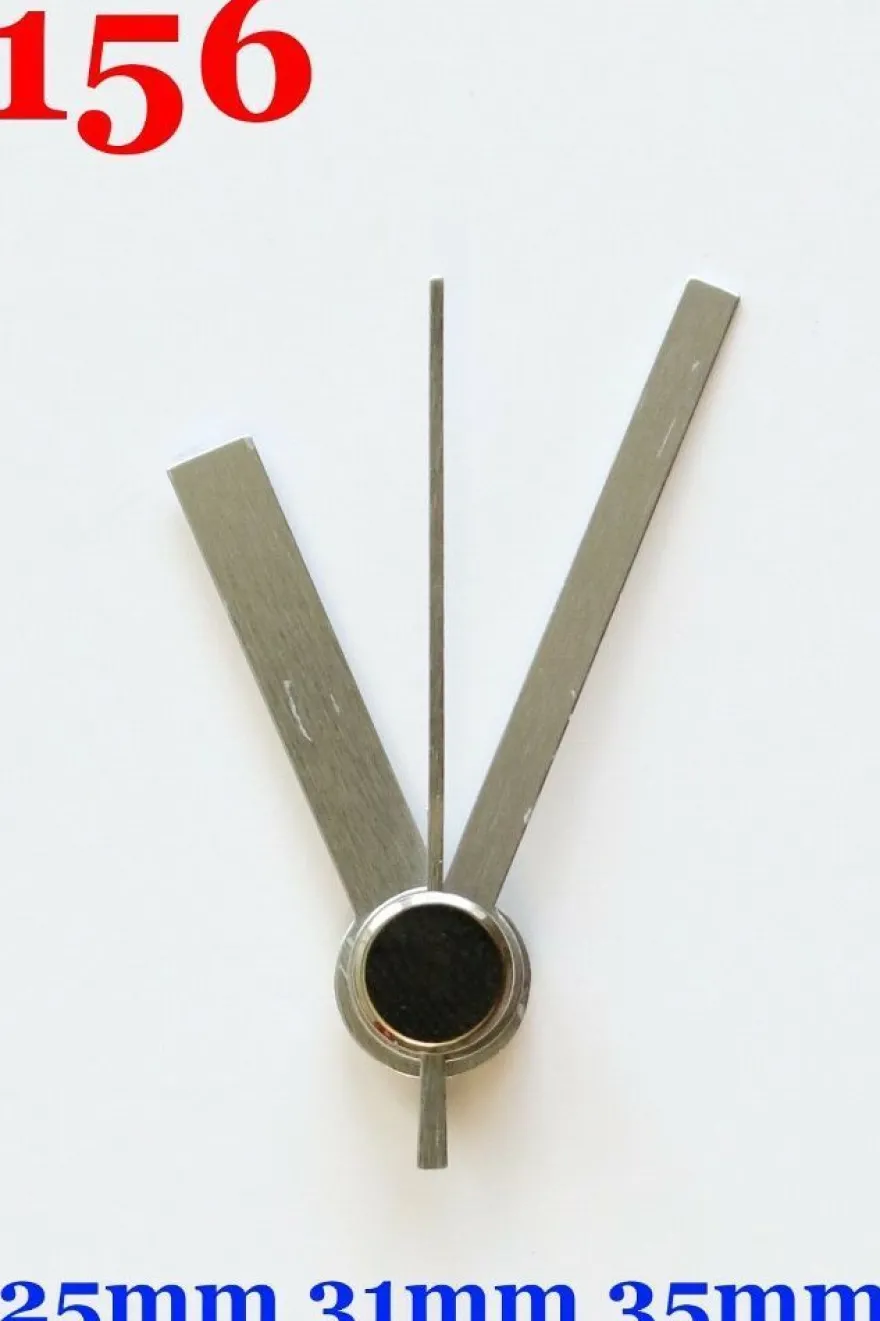

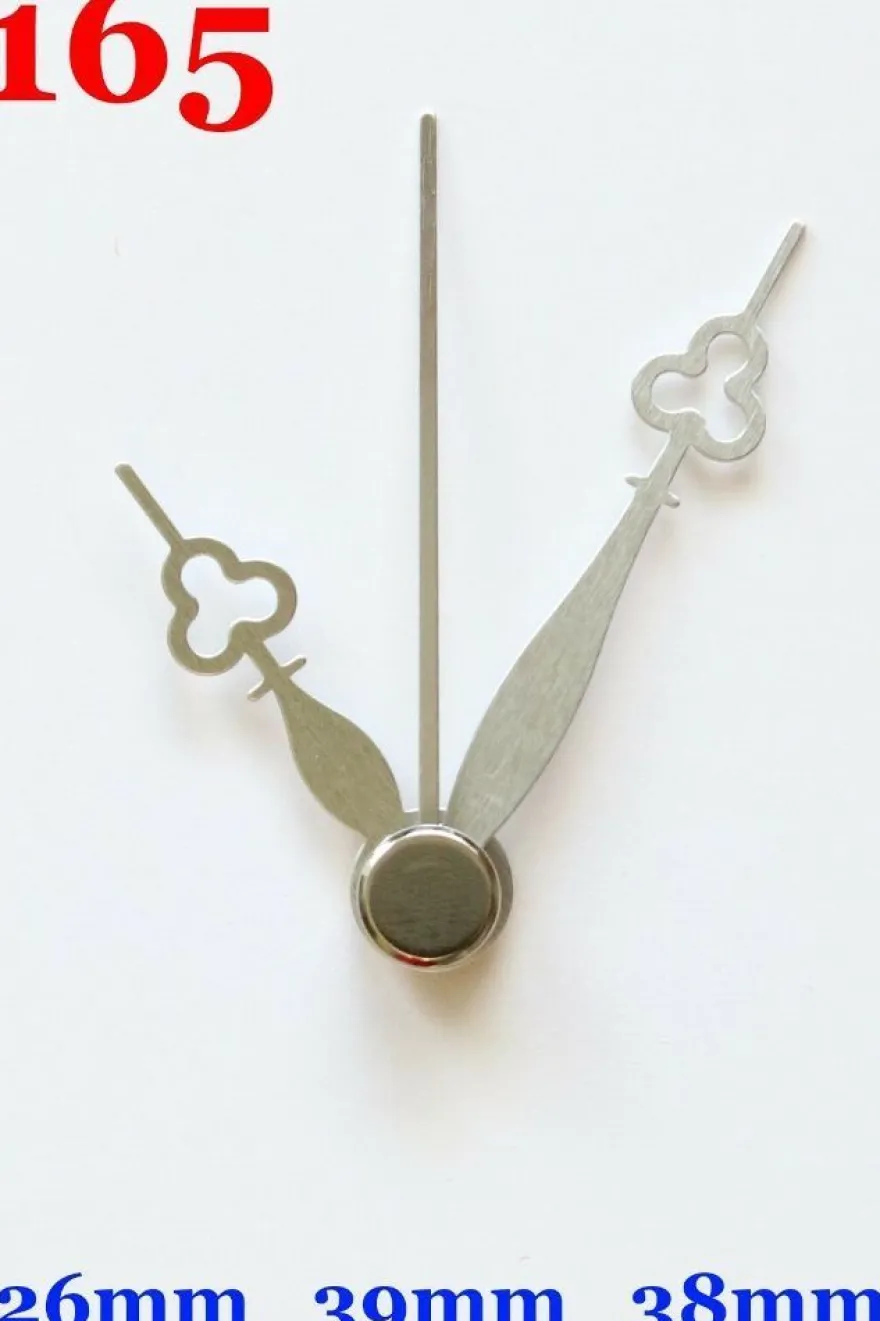

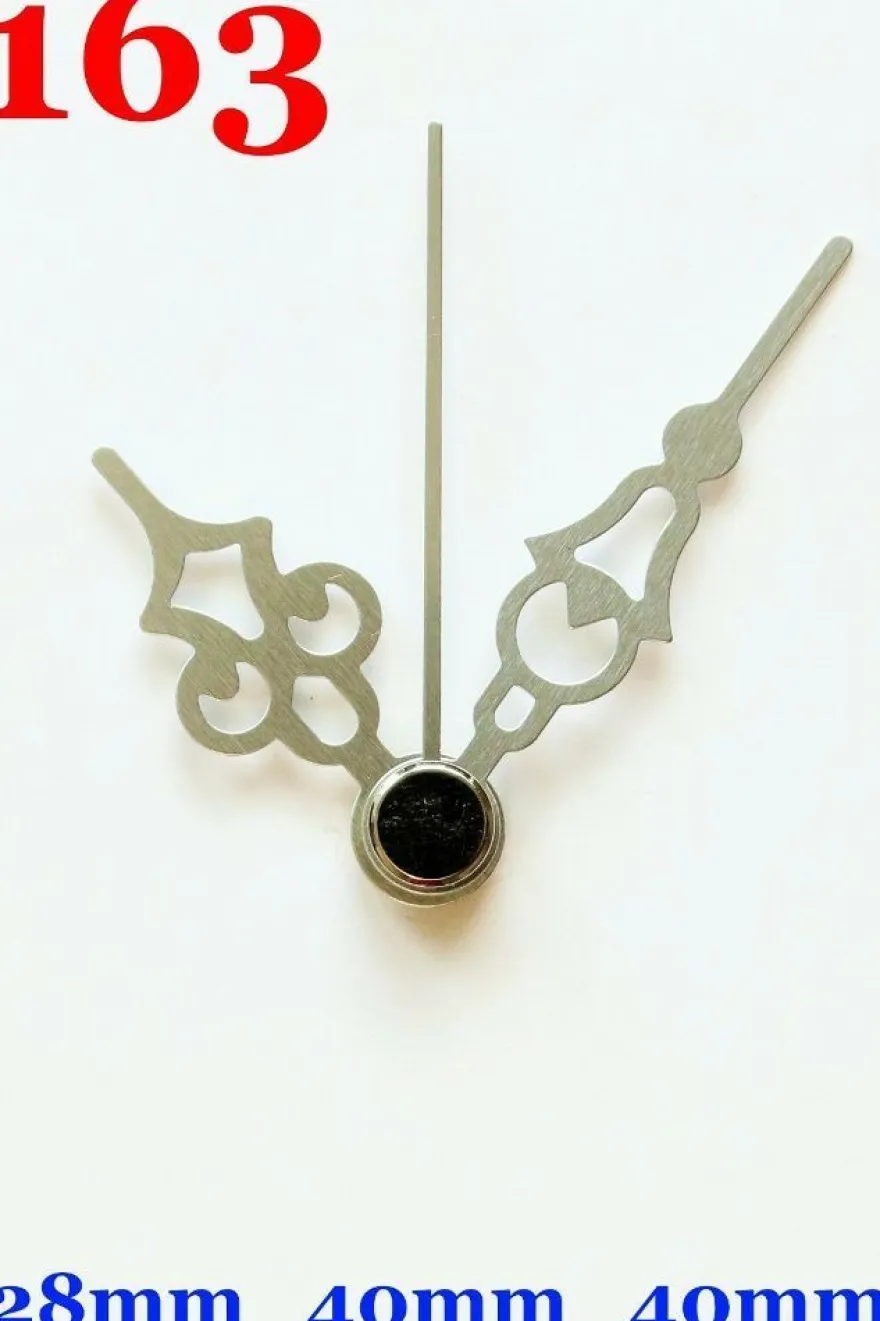

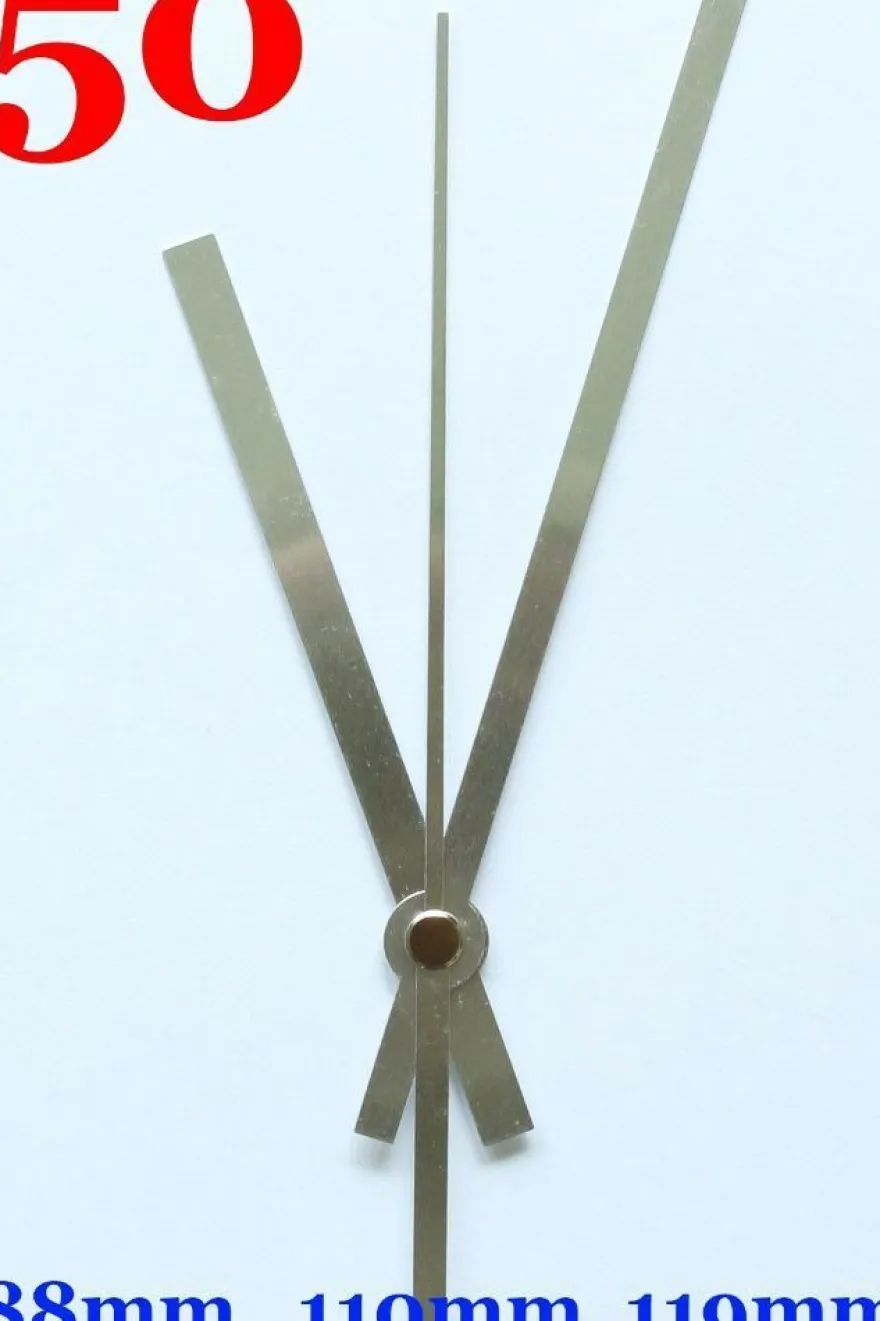

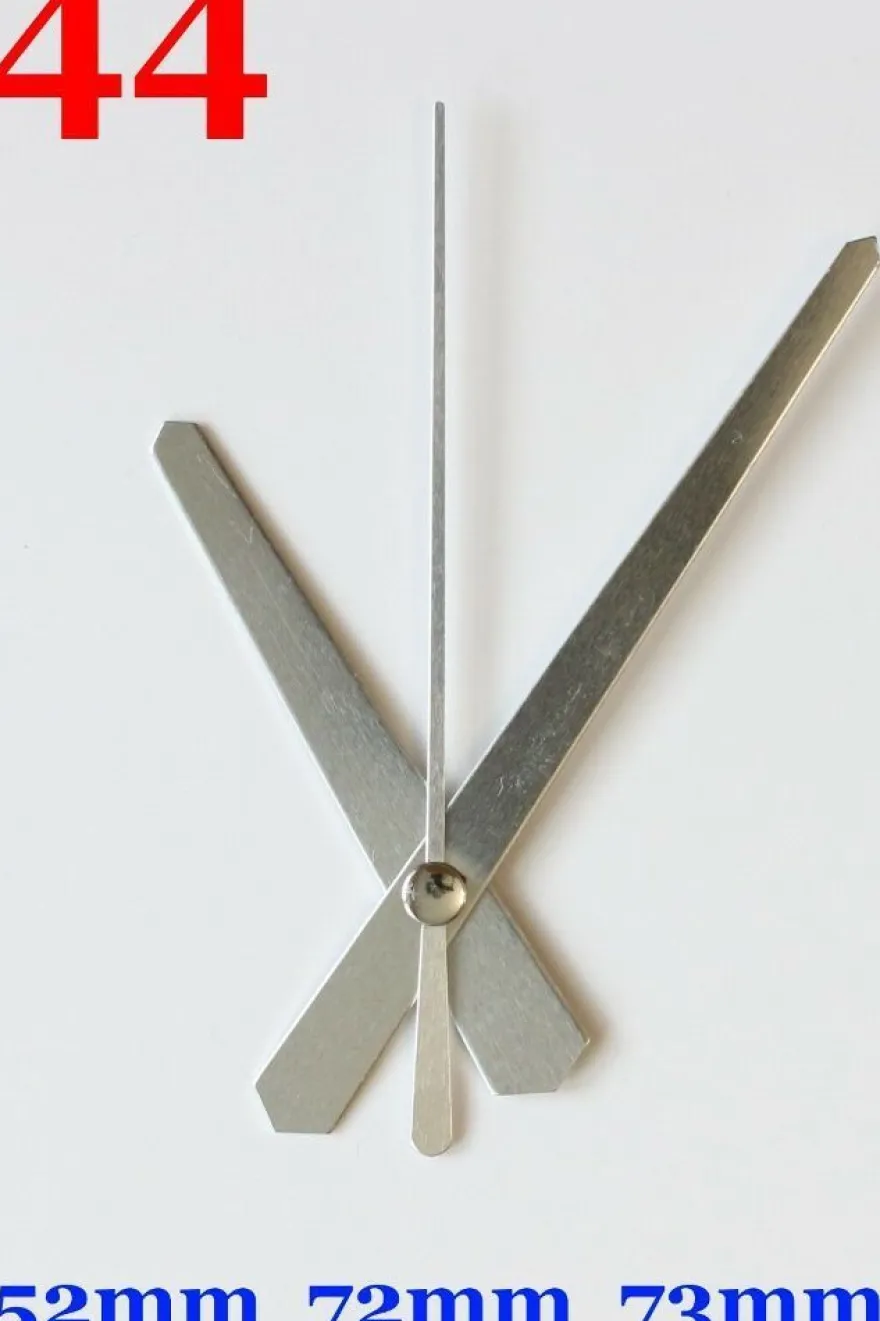

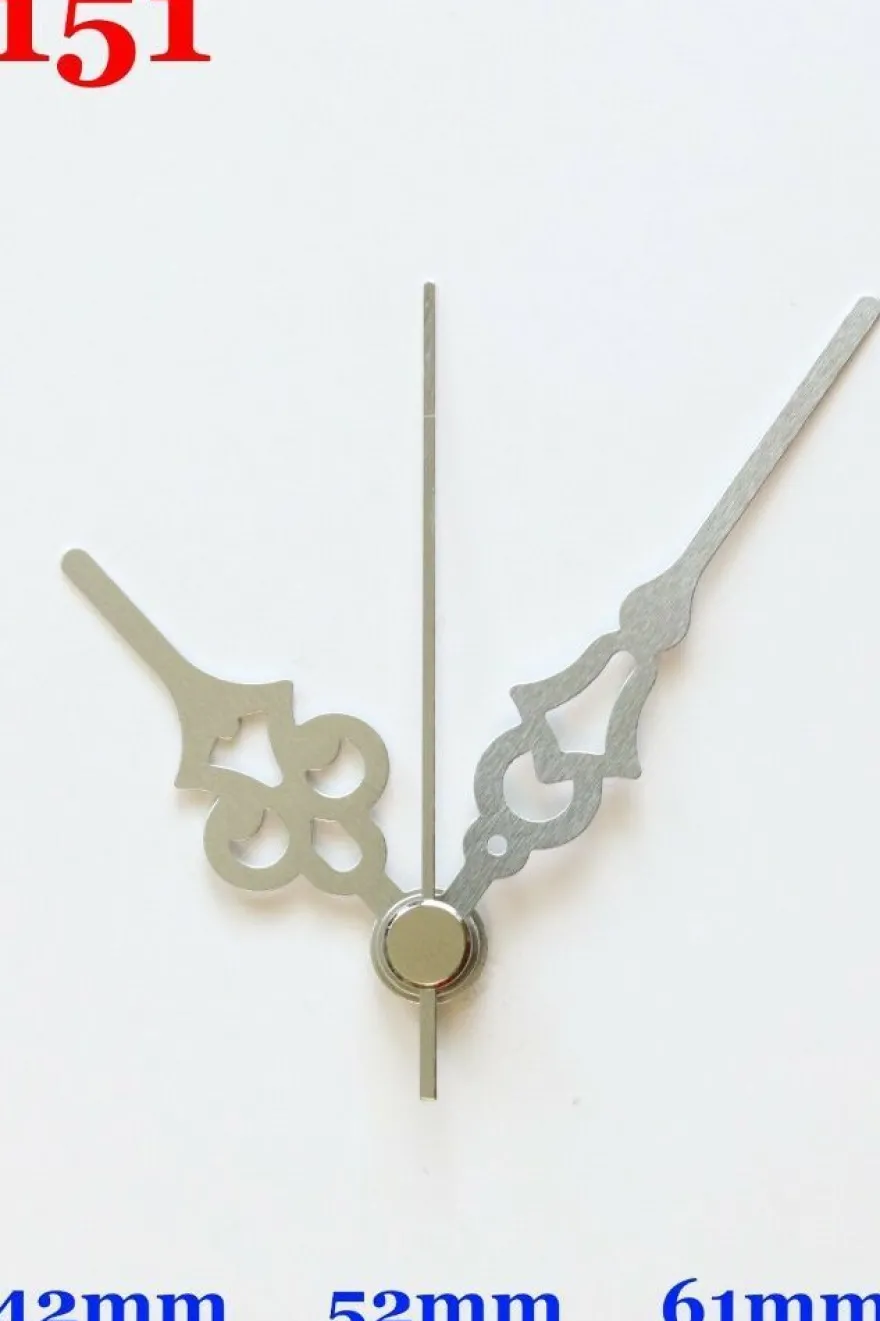

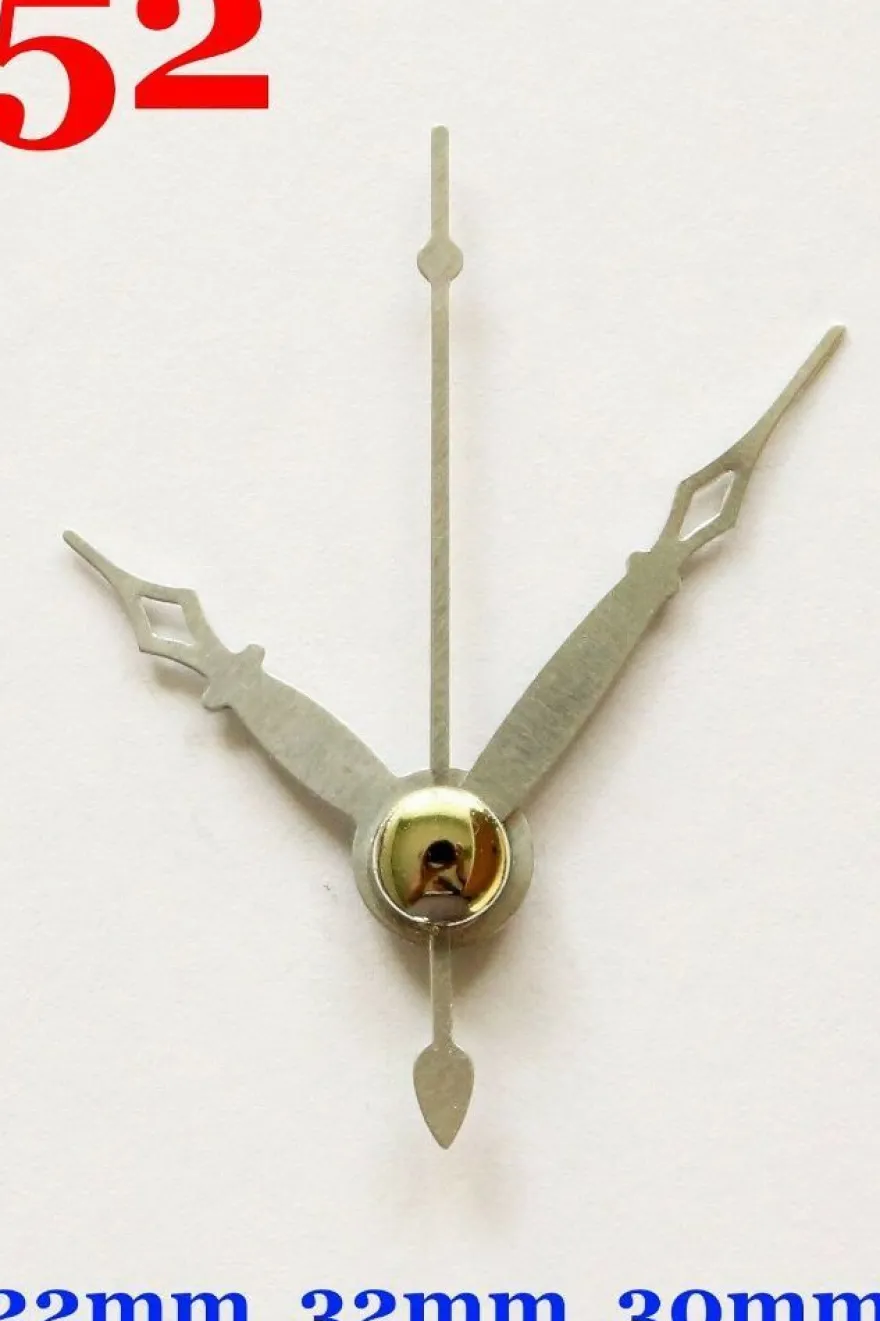

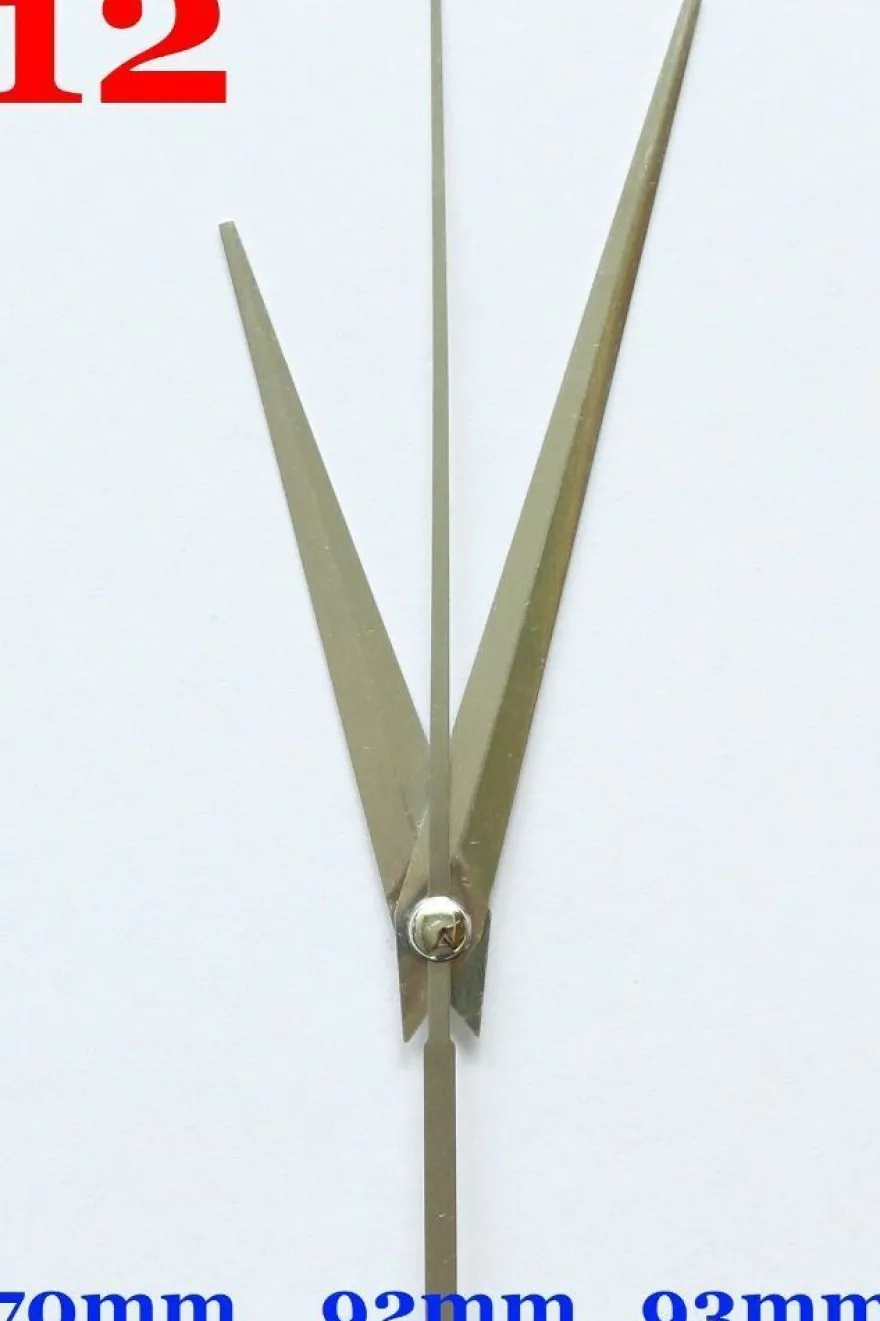

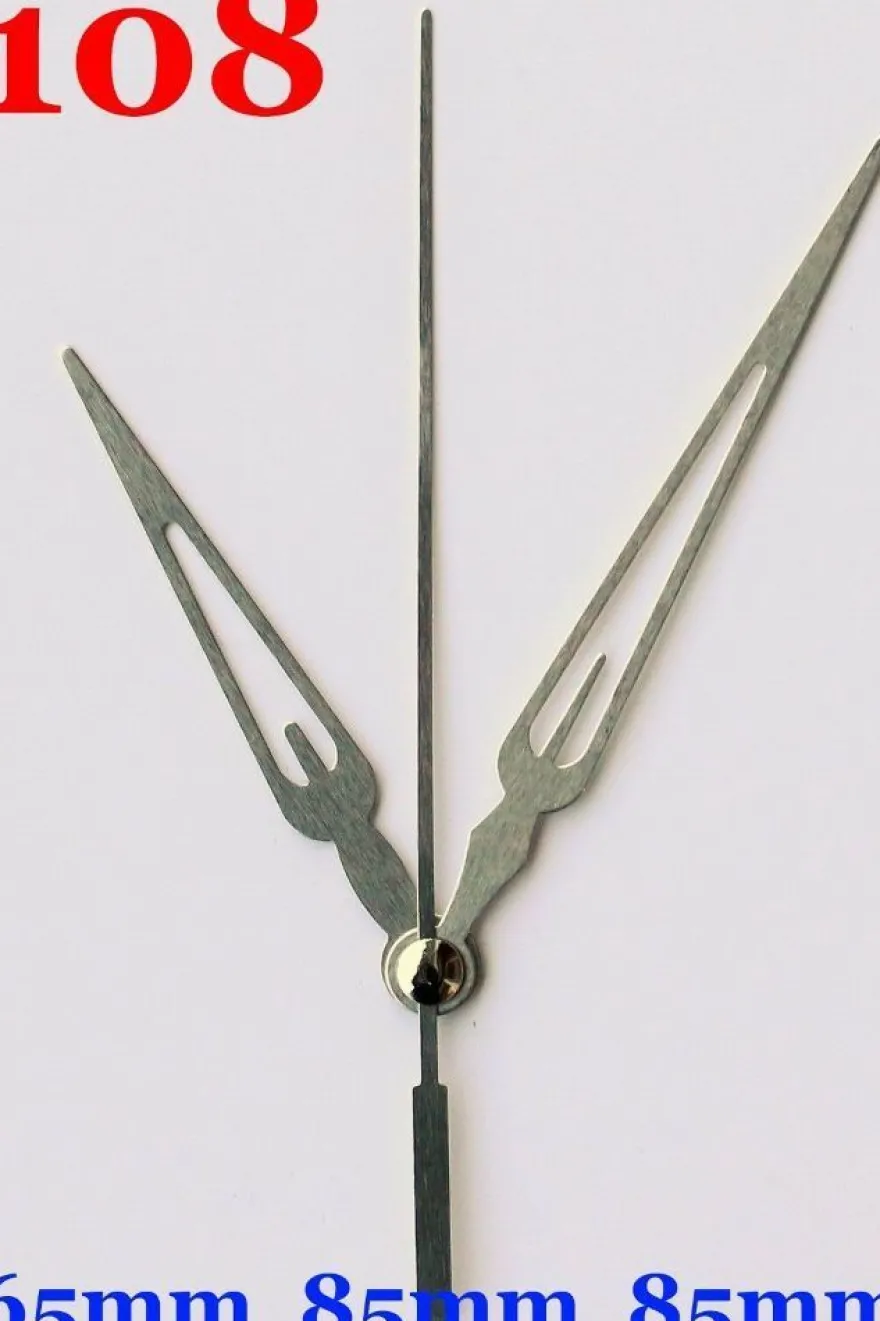

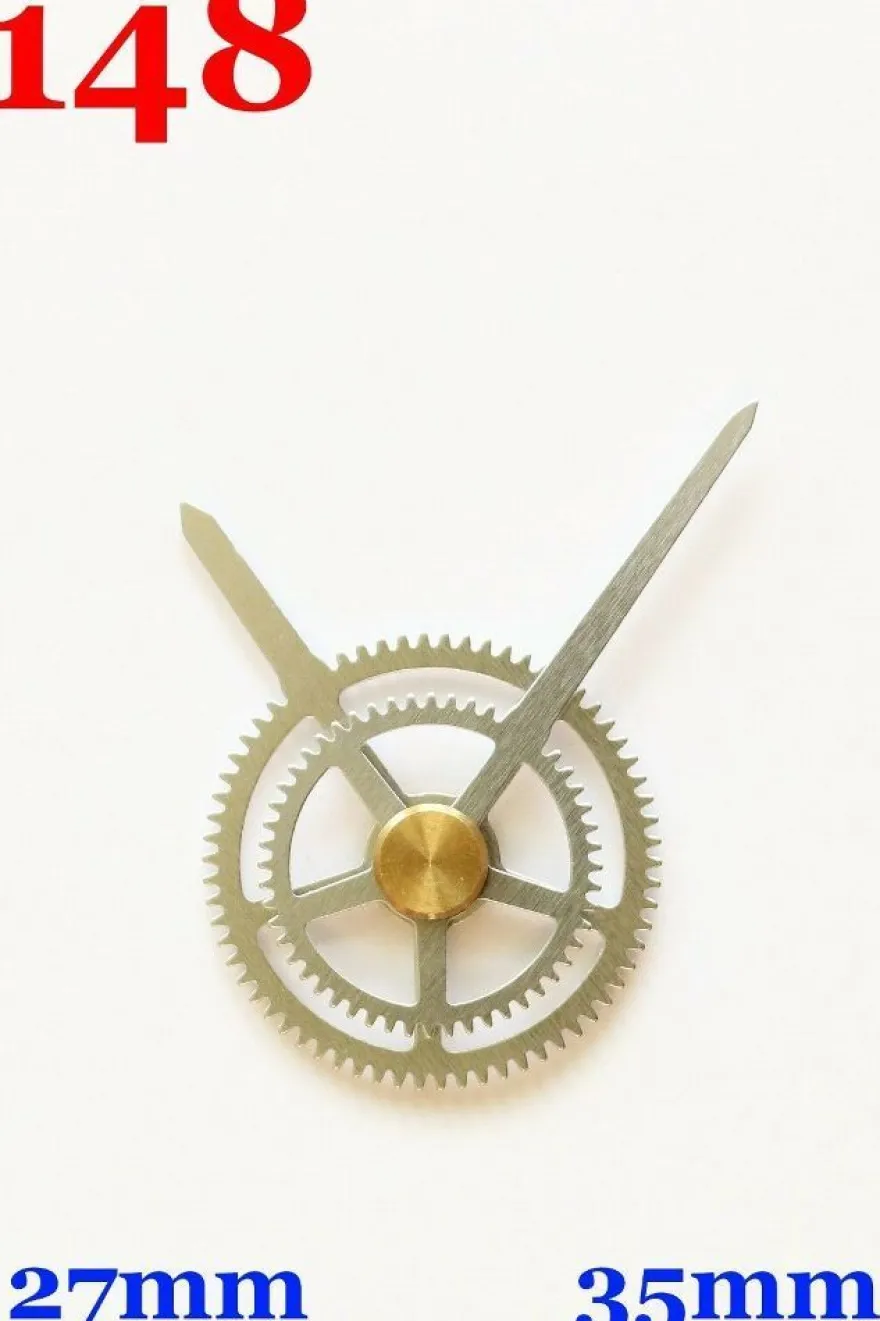

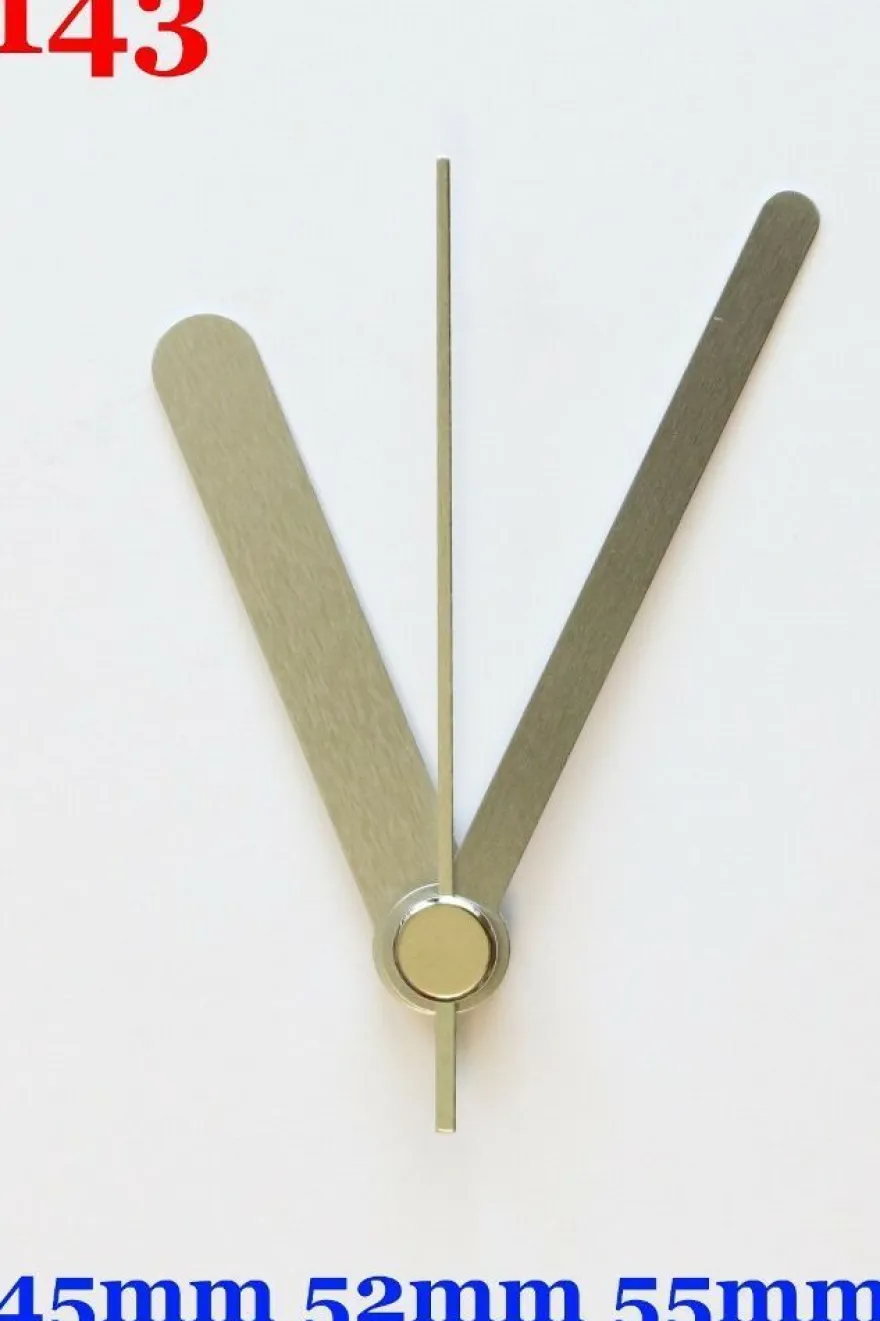

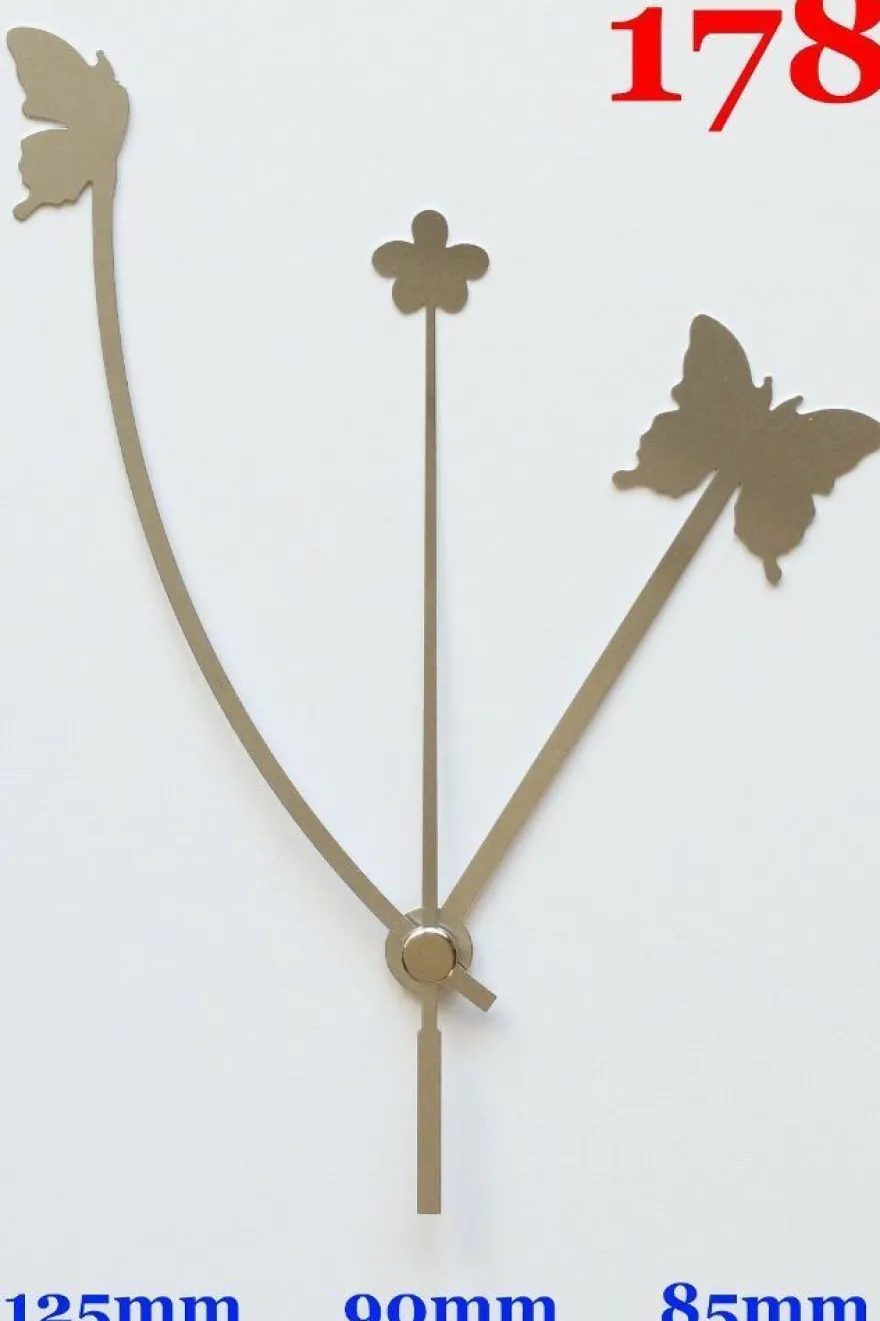

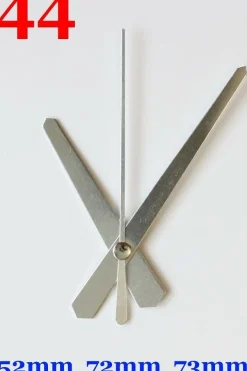

Zeigersatz

• Set besteht ausStundenzeiger + Minutenzeiger + Sekundenzeiger (falls vorhanden)
• Aluminium-Zeiger(stabil & hochwertig)
• Sekundenzeiger:optional – wahlweise mit oder ohne Sekundenzeiger(siehe Bild)
• Zeigerlänge:ab Mittel-Loch gemessen

Wichtige Hinweise

• Bitte nuralkalische Batterienverwenden.
  Keine Akkus / wiederaufladbaren Batterien, da diese das Uhrwerk beeinträchtigen oder beschädigen können.

• Die Zeiger dürfen sich nicht berühren(sonst bleibt die Uhr stehen).
• Farbabweichungen möglich durchLicht & Bildschirmdarstellung.

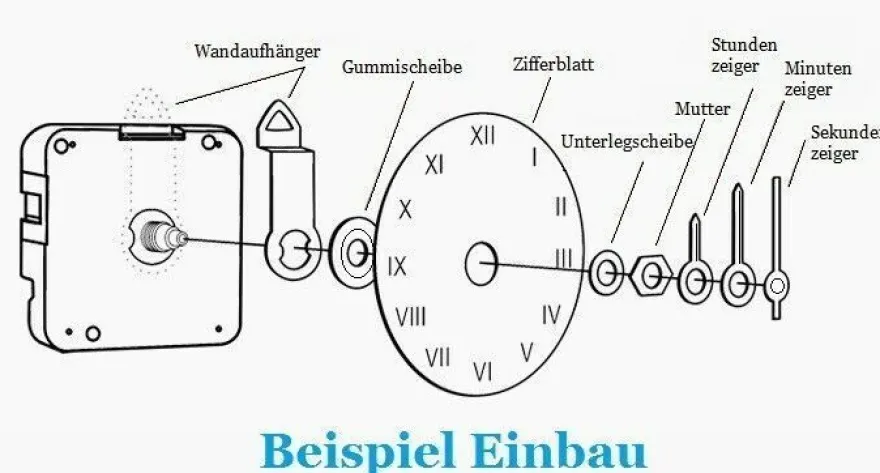

Montage

1. Gummischeibeauflegen (zwischen Zifferblatt und Uhrwerk / je nach Bauart).
2. Uhrwerkvon hintenin das Loch im Zifferblatt einsetzen.
3. Aufhänger / Ausrichtung hinten exakt auf12-Uhr-Positionstellen.
4. Uhrwerk mit Mutter/Schraubringfest fixieren(Batteriefach waagrecht).

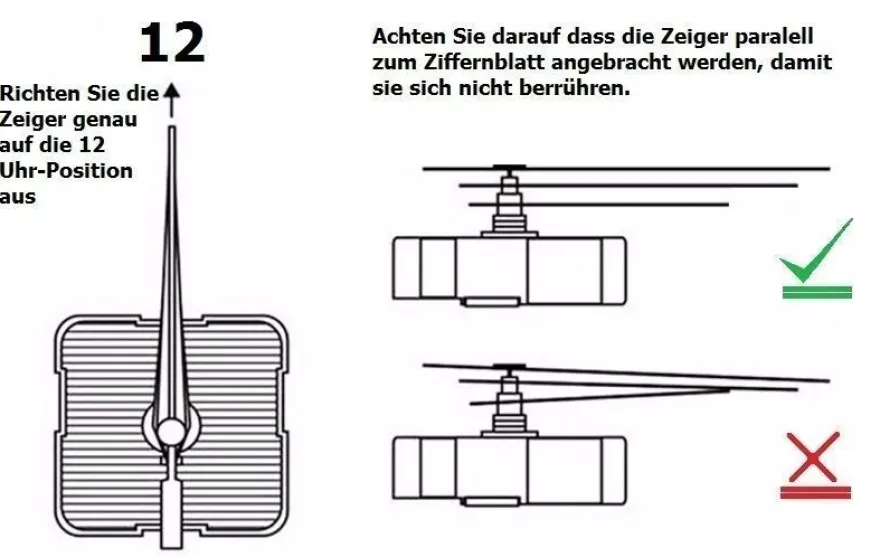

5. Zeiger auf12 Uhrausrichten undohne Gewalt gerade aufsetzen:

Tipp: z. B. dieHülse eines Kugelschreibers(Mine entfernen) nutzen, um gleichmäßig zu drücken.

Zeiteinstellung

• Uhrzeit ausschließlich über dasEinstellrad auf der Rückseiteeinstellen.
• Immer darauf achten:Zeiger berühren sich nicht.

LIEFERUMFANG

• 1× Quarz-Uhrwerk(Variante A / B / C / D nach Auswahl)
• 1× Zeiger Set(Stundenzeiger + Minutenzeiger +Sekundenzeiger(falls vorhanden))
• 1× Gummischeibe
• 1× Kupferscheibe
• 1× Befestigungsmutter(Mutterschraube)
