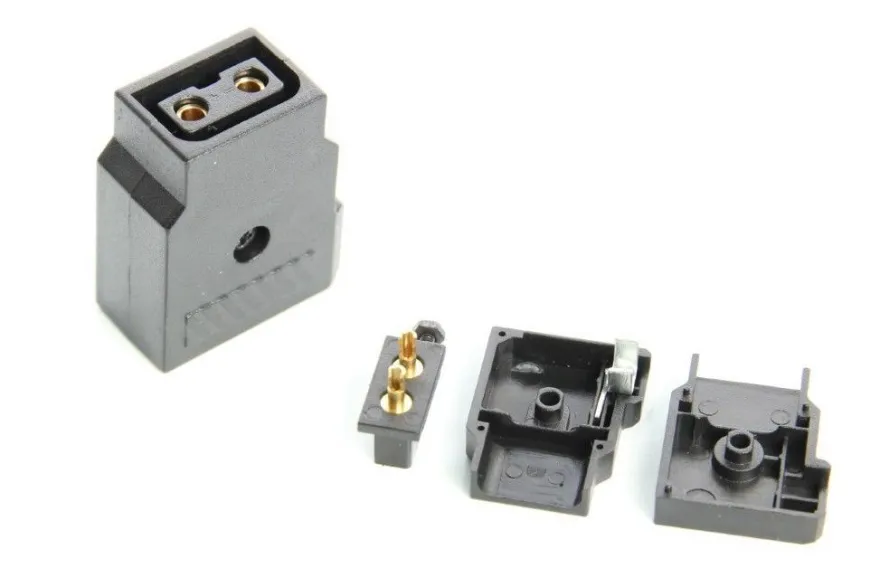

Powertap D-TAP Kupplung Buchse Bausatz weiblich zum löten

PowerTap / D-Tap / P-Tap Kupplung als Löt-Bausatz

Diese PowerTap / D-Tap / P-Tap Kupplung ist eine weibliche Buchse zur Herstellung eigener Adapterkabel und Stromversorgungskabel im Kamera-, Broadcast- und Akkubereich.

Die Buchse eignet sich für Anwender, die eigene Kabel konfektionieren oder Sonderlängen herstellen möchten. Auf Wunsch fertigen wir passende Kabel auch nach Maß.

Stabile Lötverbindung mit vergoldeten Kontakten

Die Kontakte sind vergoldet und mit Lötkelchen ausgeführt. Dadurch entsteht eine stabile und gut kontrollierbare Lötverbindung mit größerer Kontaktfläche als bei einfachen Kontaktvertiefungen.

Kabelquerschnitte bis 2 x 1,5 mm² können verarbeitet werden. Damit eignet sich die Kupplung auch für robuste Stromkabel und professionelle Adapterlösungen.

Gehäuse mit Polungskennzeichnung und Zugentlastung

Die Polung ist im Gehäuse eingestanzt und erleichtert die korrekte Verdrahtung beim Zusammenbau. Trotzdem sollte die Polarität vor dem Anschluss an Kamera, Akku oder Zubehör grundsätzlich geprüft werden.

Die mitgelieferte Zugentlastung schützt Kontakte und Lötstellen vor mechanischer Belastung. Dadurch wird die Verbindung im mobilen Einsatz deutlich robuster.

Eigenschaften im Überblick

• PowerTap / D-Tap / P-Tap Kupplung, weiblich
• Löt-Bausatz zur Herstellung von Adapterkabeln
• Geeignet für professionelle Gleichstrom-Verbindungen
• Vergoldete Kontakte mit Lötkelchen
• Für Kabel bis 2 x 1,5 mm² geeignet
• Polung im Gehäuse gekennzeichnet
• Zugentlastung inklusive
• Passende Kabel und Sonderkonfektion auf Anfrage möglich

Lieferumfang des Bausatzes

• Gehäuseschale links
• Gehäuseschale rechts
• Kontaktaufnahme für Buchse
• 2 vergoldete Kontakte
• Zugentlastung
• Schraube
• Mutter

Hinweis zur Verarbeitung

Der Zusammenbau setzt Lötkenntnisse und den fachgerechten Umgang mit Gleichstromverbindungen voraus. Eine falsche Polarität kann angeschlossene Geräte beschädigen.

Technische Daten PowerTap / D-Tap / P-Tap Kupplung

Ausführung	2-poliger Löt-Bausatz
Kontaktierung	2 vergoldete Kontakte mit Lötkelchen
Kabelquerschnitt	Geeignet für Kabel bis 2 x 1,5 mm²
Gehäusematerial	Stabiler Kunststoff
Zugentlastung	Im Lieferumfang enthalten
Polungskennzeichnung	Im Gehäuse eingestanzt
Abmessungen	Breite	25,5 mm
Höhe	13,5 mm
Tiefe	31 mm
Lieferumfang	Gehäuseschale links	Im Bausatz enthalten
Gehäuseschale rechts	Im Bausatz enthalten
Kontaktaufnahme Buchse	Im Bausatz enthalten
Kontakte	2 vergoldete Kontakte
Zugentlastung	Im Bausatz enthalten
Schraube	Im Bausatz enthalten
Mutter	Im Bausatz enthalten

---

Fragen & Antworten
Was ist im Lieferumfang des Löt-Bausatzes enthalten?
Im Lieferumfang sind enthalten: zwei Gehäuseschalen (links und rechts), eine Kontaktaufnahme für die Buchse, zwei vergoldete Kontakte, eine Zugentlastung sowie Schraube und Mutter.

---

Welche Kabelquerschnitte können verarbeitet werden?
Die Kupplung ist für Kabelquerschnitte bis 2 x 1,5 mm² ausgelegt und eignet sich damit auch für robuste Stromkabel und professionelle Adapterlösungen.

---

Warum sind die Kontakte vergoldet?
Die Vergoldung der Kontakte sorgt für eine zuverlässige und korrosionsbeständige Verbindung. Die Lötkelchen ermöglichen eine stabile Lötverbindung mit größerer Kontaktfläche als einfache Kontaktvertiefungen.

---

Wofür wird diese Buchse verwendet?
Die Buchse dient zur Herstellung eigener Adapterkabel und Stromversorgungskabel im Kamera-, Broadcast- und Akkubereich. Sie richtet sich an Anwender, die Kabel selbst konfektionieren oder Sonderlängen herstellen möchten.

---

Ist die Kupplung kompatibel mit D-Tap, P-Tap und PowerTap?
Ja, die Buchse ist kompatibel mit dem D-Tap-, P-Tap- und PowerTap-Standard, da es sich dabei um denselben Verbindertyp handelt, der lediglich unterschiedliche Bezeichnungen trägt.

---

Was bedeutet Zugentlastung und warum ist sie wichtig?
Die Zugentlastung ist ein Bauteil, das das Kabel mechanisch fixiert und so die Lötstellen sowie Kontakte vor Zugkräften schützt. Im mobilen Einsatz, etwa am Filmset oder bei Outdooraufnahmen, erhöht sie die Haltbarkeit der Verbindung erheblich.

---

Wie erleichtert die Polungskennzeichnung den Zusammenbau?
Die Polung ist direkt im Gehäuse eingestanzt und hilft dabei, Plus- und Minuspol beim Löten korrekt zuzuordnen. Eine Überprüfung der Polarität vor dem Anschluss an Kamera, Akku oder Zubehör wird dennoch empfohlen.

---

Welche Vorkenntnisse sind für den Zusammenbau erforderlich?
Der Zusammenbau setzt grundlegende Lötkenntnisse voraus. Wer mit dem Löten von Kabeln und Kontakten vertraut ist, kann die Kupplung ohne besondere Hilfsmittel konfektionieren.

---

Handelt es sich um eine männliche oder weibliche Ausführung?
Es handelt sich um eine weibliche Ausführung, also eine Buchse. Diese wird typischerweise am Kabelende eingesetzt und nimmt den männlichen Stecker auf.

---

Können auch Kabel nach Maß mit dieser Buchse gefertigt werden?
Wer keine eigenen Kabel konfektionieren möchte, kann auf Anfrage passende Kabel und Sonderkonfektion in Wunschlänge fertigen lassen.

---

Für welche Anwendungsbereiche eignet sich die Kupplung?
Die Kupplung eignet sich für professionelle Gleichstrom-Verbindungen in den Bereichen Kamera, Broadcast und Akkuversorgung, zum Beispiel zur Stromversorgung von Monitoren, Funkmikrofonsystemen oder Kamerazubehör über Anton-Bauer- oder V-Mount-Akkus.

---
