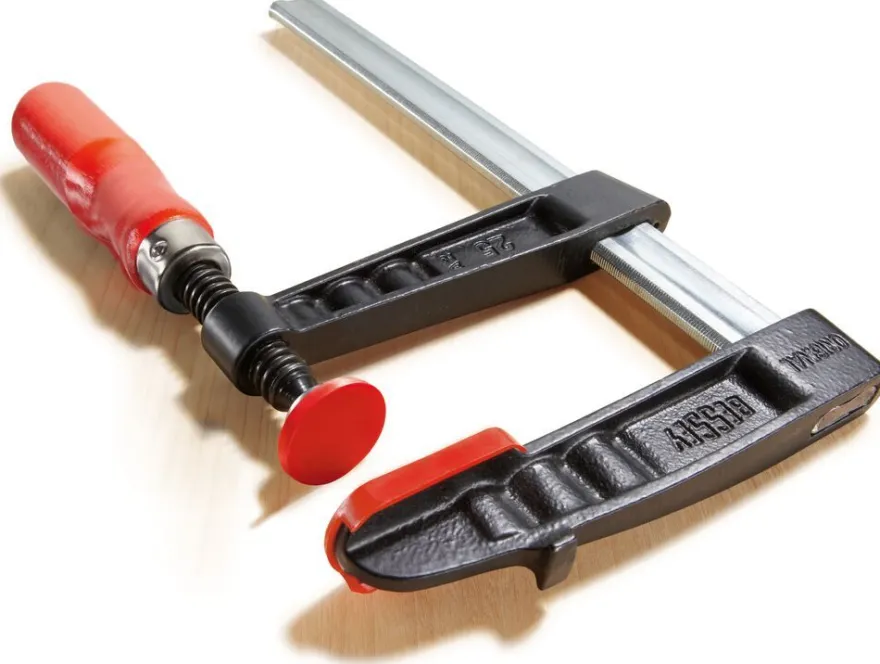

BESSEY Temperguss-Schraubzwinge TG50S10 500 x 100 mm

BESSEY Temperguss-Schraubzwinge TG50S10 500 x 100 mm

Auf einen Blick:

• Spannkraft bis zu 6.000 N
• Ergonomisch geformter Holzgriff
• Druckplatten ab 80 mm Ausladung werkzeuglos wechselbar
• Schutzkappen auf den Spannflächen
• Stabile Hohlprofilschiene mit Riffelung
• BESSEY Rutschsicherung ab 80 mm Ausladung

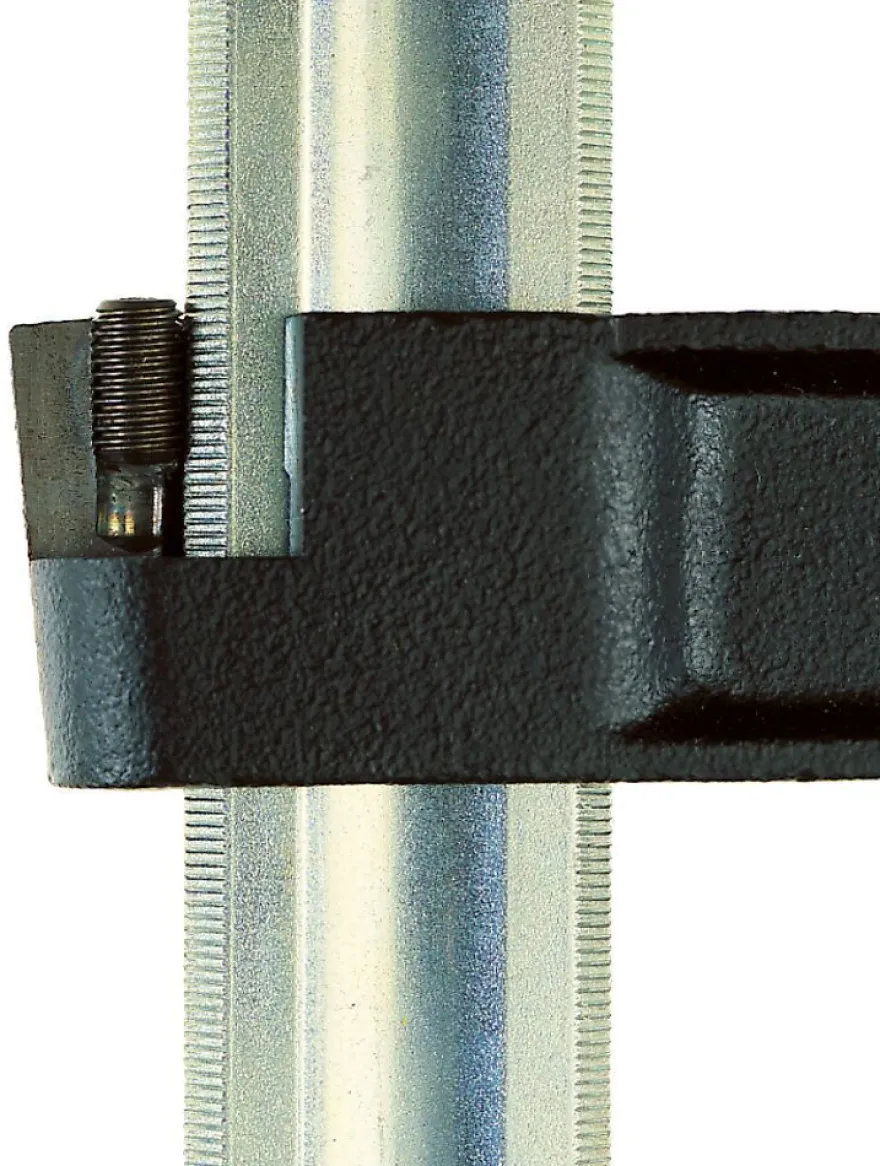

Integrierte BESSEY Rutschsicherung

Ab 80 mm Ausladung unterstützt die integrierte BESSEY Rutschsicherung das sichere Spannen. Ein Gewindestift im Gleitbügel greift in die Schienenriffelung und wirkt so einem Lösen oder Abrutschen der Zwinge entgegen.

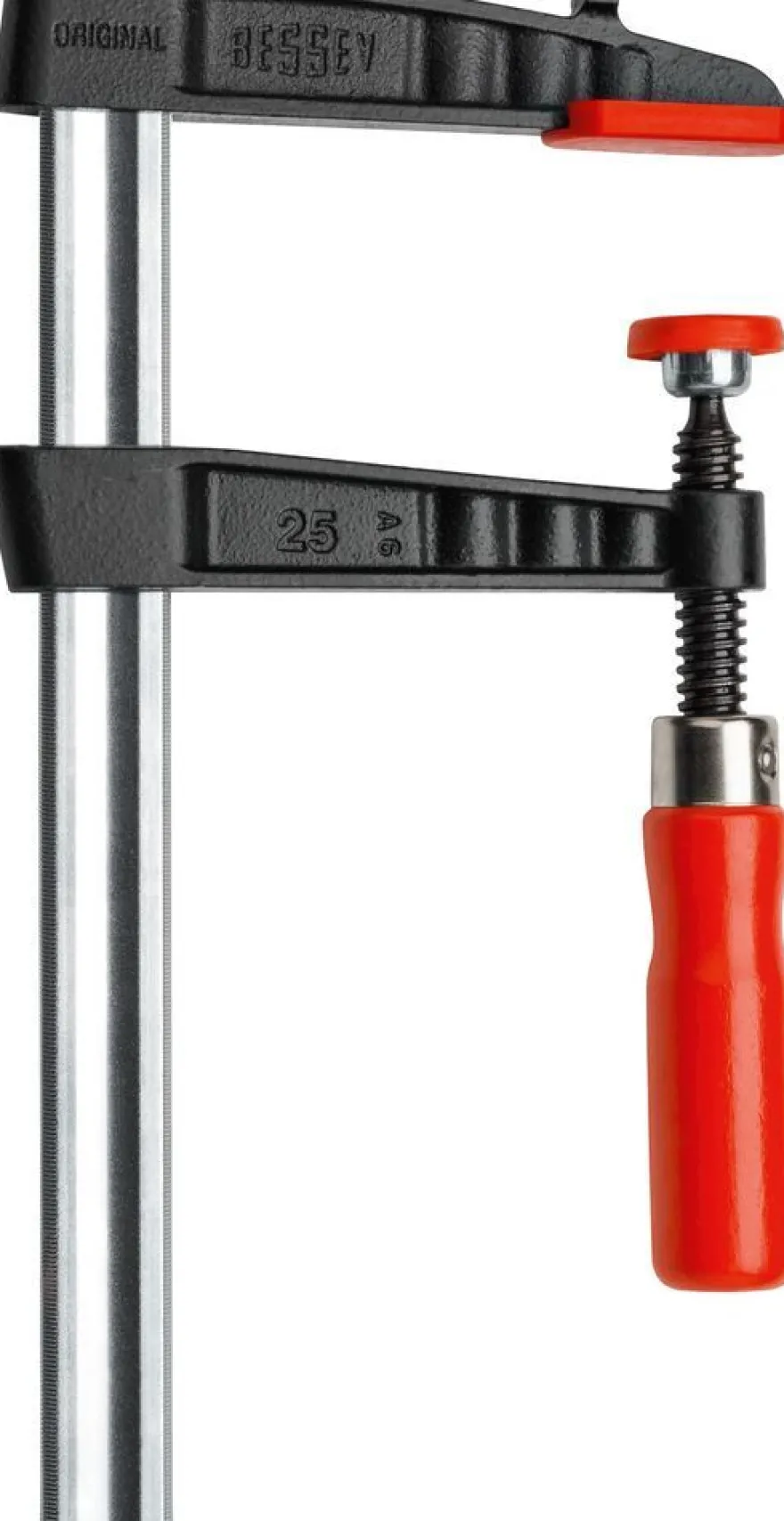

Verstärkte Tempergussbügel

Ober- und Unterteil bestehen aus Temperguss und sind durch Wellen verstärkt. Die Pulverbeschichtung schützt vor Korrosion, das charakteristische Wellenprofil verstärkt das Bauteil gegen Torsionskräfte.

Hohlprofilschiene aus eigener Fertigung

Die BESSEY Hohlprofilschiene stammt aus der eigenen Zieherei und ist für Zwingen ausgelegt. Ihre 6-fache Riffelung wirkt dem Abrutschen der Zwinge entgegen.

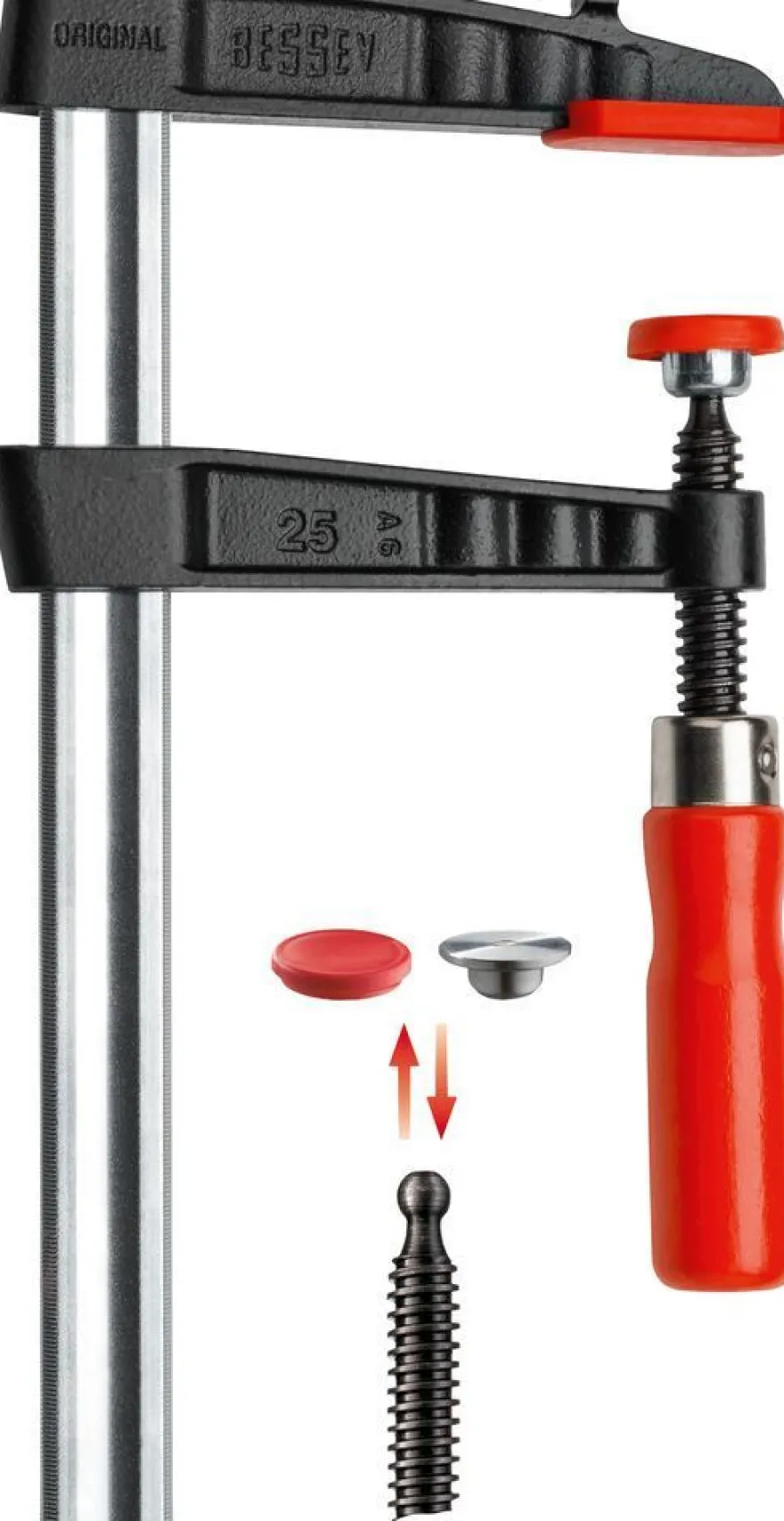

Wechselbare Druckplatte

Die Druckplatte wechseln Sie ohne Werkzeug. Der Tausch geht einfach und schnell und erleichtert den Arbeitsalltag.

Technische Daten:

Material und Oberfläche:

• Ober- und Unterteil: verstärkter Temperguss, pulverbeschichtet
• Hohlprofilschiene: Stahl, kaltgezogen, verzinkt
• Spindel mit Trapezgewinde: gerollter Stahl, brüniert
• Griff: Holz, mit Wasserlack
• Druckplatte: Stahl, kaltgepresst, verzinkt
• Schutzkappen: Kunststoff

Anwendungsbereiche:

• Möbel- und Schreinerarbeiten
• Zimmerei und Holzbau
• Küchen- und Ladenbau
• Rohbau
• Innenausbau
• DIY
• Kraftvoll und starr spannen

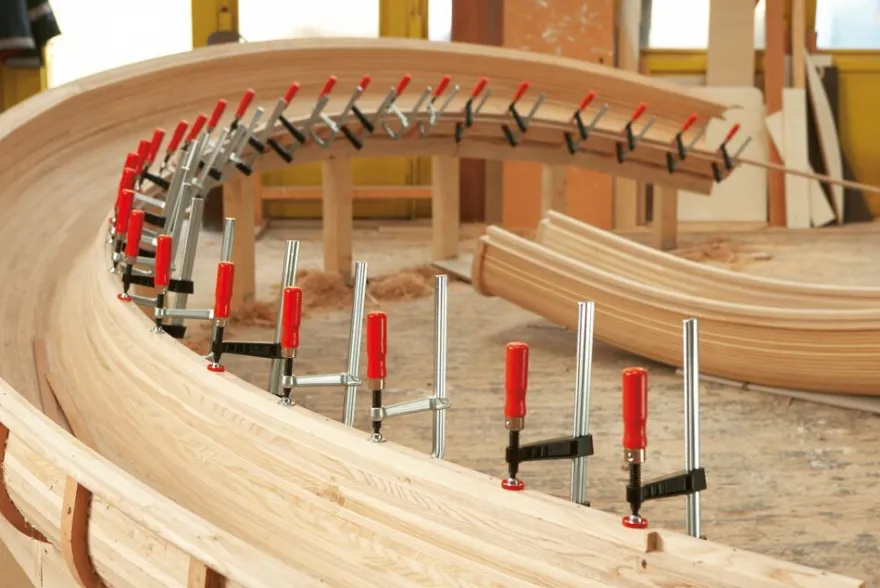

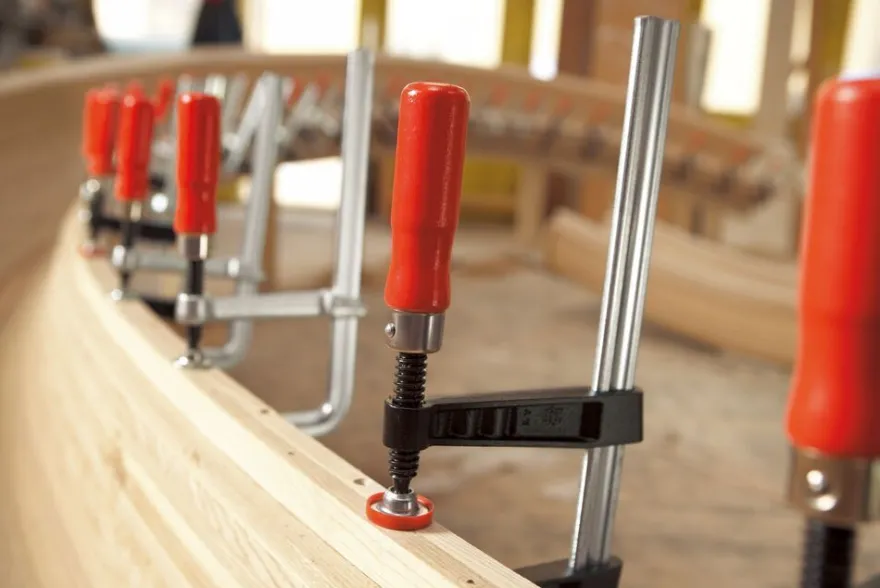

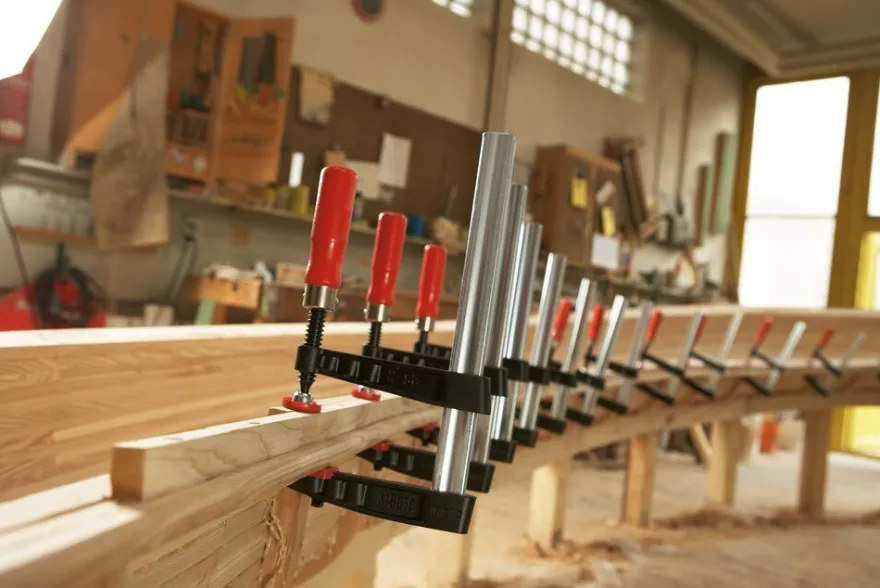

Ein Werkzeug für jede Holzwerkstatt

Getemperte Gussspannbügel kennzeichnen Tempergusszwingen. Beim Tempern wird Gusseisen über lange Zeit auf 700 °C bis 1050 °C erhitzt, was Festigkeit und Zähigkeit erhöht. So entsteht Temperguss. Die Zwinge gibt beim Spannen kaum nach und eignet sich für kraftvolles, starres Spannen, zum Beispiel beim Verleimen von Vollholz. Der Spannkraftaufbau gelingt mit wenigen Spindelumdrehungen. Der spürbare Widerstand zeigt Ihnen direkt an, wie fest die Zwinge bereits sitzt. BESSEY führt ein umfangreiches Programm an Tempergusszwingen. Der Klassiker darunter ist seit 1936 die Temperguss-Schraubzwinge TG mit wellenverstärkten Spannarmen, Hohlprofilschiene aus BESSEY Qualitätsstahl und integrierter Rutschsicherung.

Pflegehinweise des Herstellers:

• Regelmäßige Wartung notwendig, nur dann Gewähr auf sicheren Halt (kein Rutschen des Gleitbügels).
• Generell Schmutz entfernen.
• Schiene stets frei von Fett, Öl oder angetrocknetem Leim, Wachsen und silikonhaltigen Trennmitteln halten.
• Riffelung der Schiene mit Stahlbürste reinigen.
• Spindel regelmäßig reinigen und ölen.
• Bei Durchrutschen des Unterteils Madenschraube eine 1/4 Umdrehung weiter drehen (nur TG, KRE, KREV).
• Druckplatte regelmäßig reinigen und ölen.

Sicherheitshinweise des Herstellers:

• Verwenden Sie das Produkt nur im Originalzustand.
• Verwenden Sie das Produkt nur bestimmungsgemäß. Falscher Gebrauch kann Personen- oder Sachschäden hervorrufen.
• Schützen Sie Ihre Augen mit einer Schutzbrille.
• Schützen Sie Ihre Hände durch Arbeits- oder Montagehandschuhe.
• Schützen Sie Ihre Füße durch das Tragen von Sicherheitsschuhen.
• Der Handgriff muss stets öl- und fettfrei sein, um ein Abrutschen zu verhindern.
• Das Produkt darf nicht in die Hände von Kindern gelangen.
• Kleinteile dürfen nicht verschluckt oder in Körperöffnungen eingeführt werden.
• Prüfen Sie das Produkt vor jedem Gebrauch auf Beschädigung und einwandfreie Funktion aller beweglichen Teile.
• Ein beschädigtes Produkt darf nicht verwendet werden.
• Zu jedem Produkt sind die Pflegehinweise zu beachten, siehe Hersteller-Website.
• Sie dürfen nur Original-Ersatzteile von BESSEY verwenden.
• Das Spannwerkzeugdarf nicht zum Heben, Ziehen oder Anlehnen verwendet werden.
• Das Spannwerkzeug darf nicht zur Sicherung von Ladung beim Transport verwendet werden.
• Das Spannwerkzeug darf nur von Hand ohne zusätzliche Hilfsmittel gespannt werden.
• Das Spannwerkzeug darf nicht für den dauerhaften Einbau verwendet werden.
• Überprüfen Sie regelmäßig die Funktion der Endsicherung bei Zwingen.
