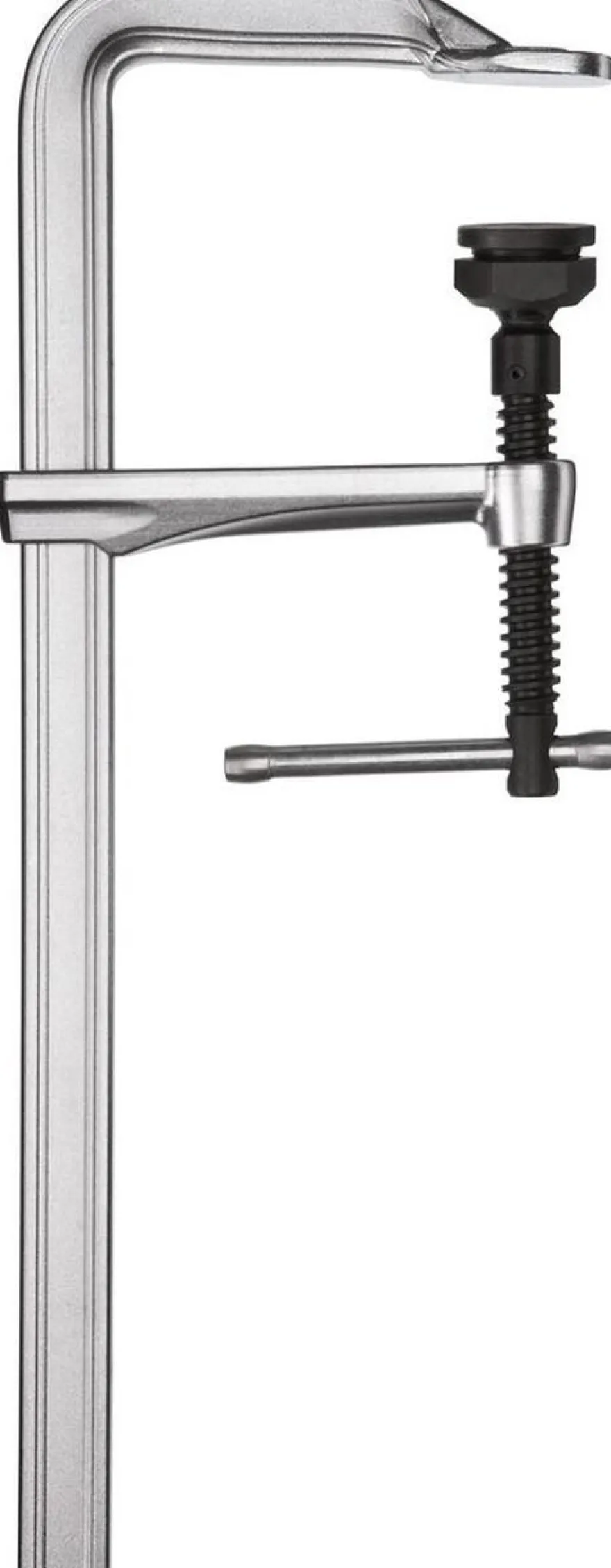

BESSEY Hochleistungszwinge SG25M 250 x 140 mm

BESSEY Hochleistungszwinge SG25M 250 x 140 mm

Auf einen Blick:

• Spannkraft bis zu 12.000 N bei 40 Nm Anzugsdrehmoment
• 20 % mehr Spannkraft pro Spindelumdrehung durch optimiertes Schienenprofil
• Geradlinige Kraftübertragung am Gleitbügel
• Hitzebeständige Spezialdruckplatte mit Sinterstahleinlage, schwenkbar bis 35°

Hohe Stabilität

Die optimierte Profilform baut die Spannkraft in kürzerer Zeit auf und erhöht dabei die Stabilität. Der Festbügel mit angeformter Druckplatte ist aus einem Stück geschmiedet, vergütet und verzinkt, dadurch hoch belastbar und verwindungssteif.

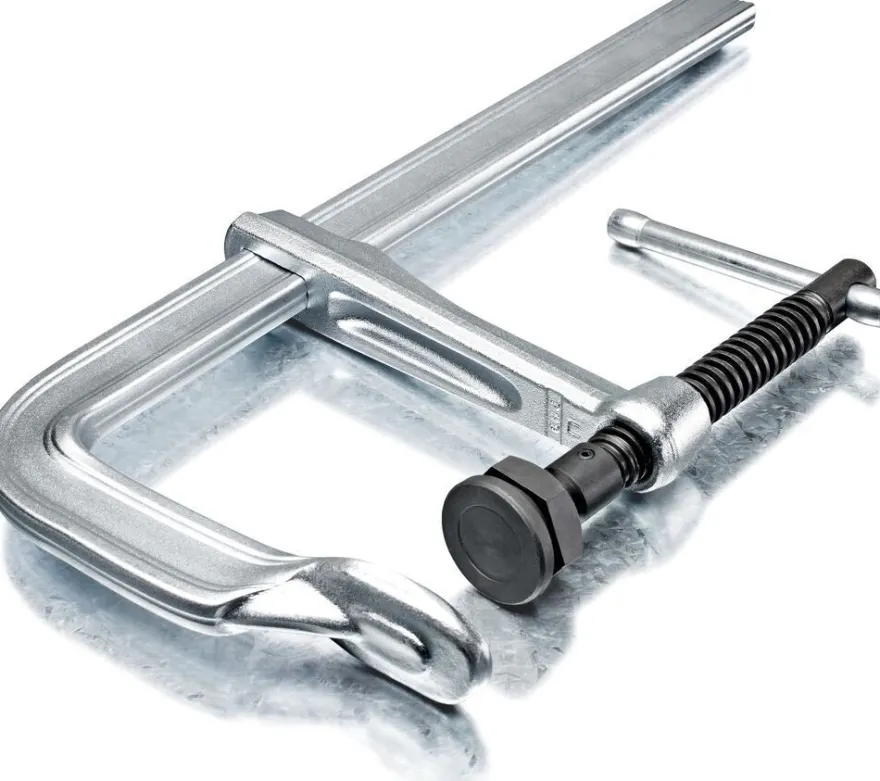

Geschmiedeter Gleitbügel

Der U-förmige Gleitbügel aus geschmiedetem Vergütungsstahl überträgt die Kraft geradlinig und hält auch hohen Belastungen stand.

Bewegliche Spezialdruckplatte

Bis zu 35° schwenkbar und auswechselbar ist die hitzebeständige Spezialdruckplatte. Ihre gehärtete, ölgetränkte Sinterstahleinlage bringt gute Gleit- und Notlaufeigenschaften und damit eine lange Lebensdauer.

Vergütete Spindel

Die vergütete Spindel ist stabil und verschleißarm. Das wirkt sich spürbar auf die Standzeit aus.

Technische Daten:

Material und Oberfläche:

• Fest- und Gleitbügel aus vergütetem Stahl, verzinkt
• Spindel mit Trapezgewinde, Stahl gerollt und vergütet, phosphatiert
• Knebel aus Stahl, verzinkt
• Druckplatte aus Stahl, phosphatiert

Anwendungsbereiche:

• Metallbau
• Schlosserarbeiten
• Mit hoher Spannkraft arbeiten

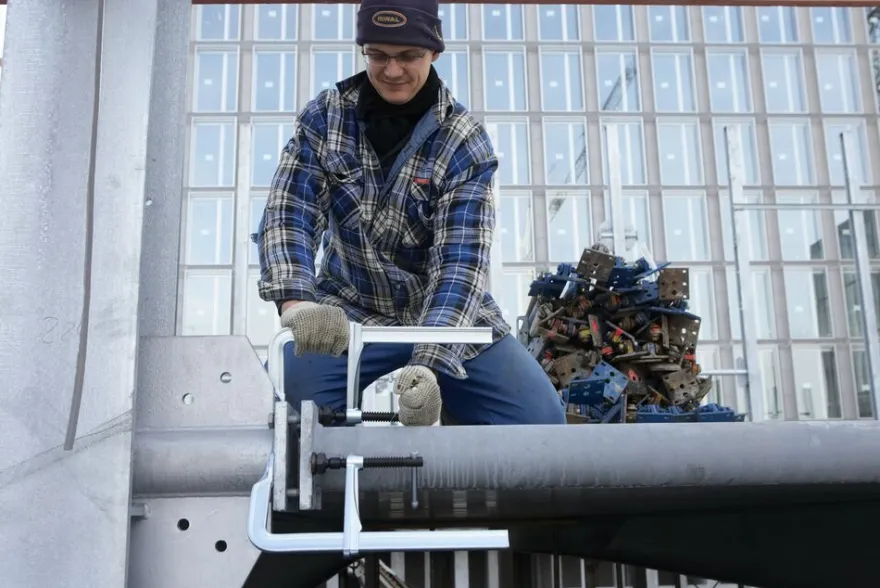

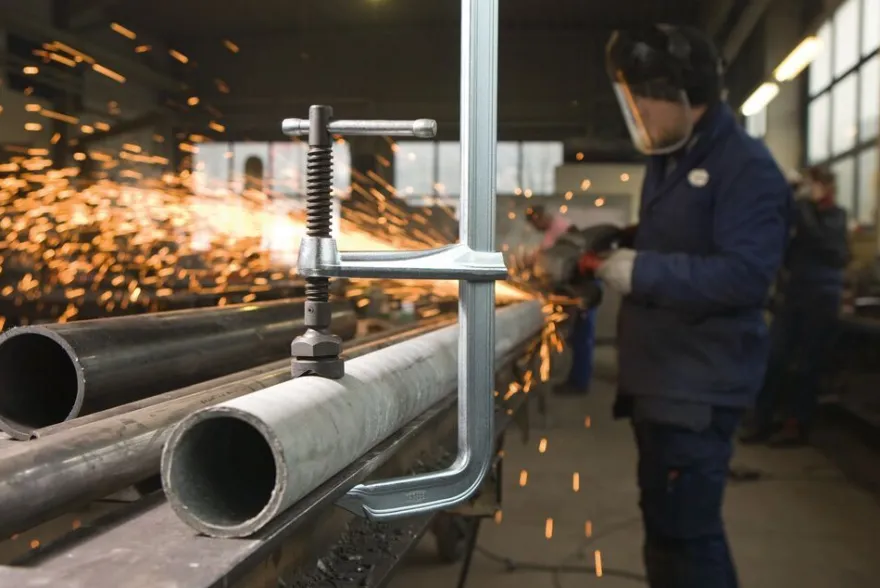

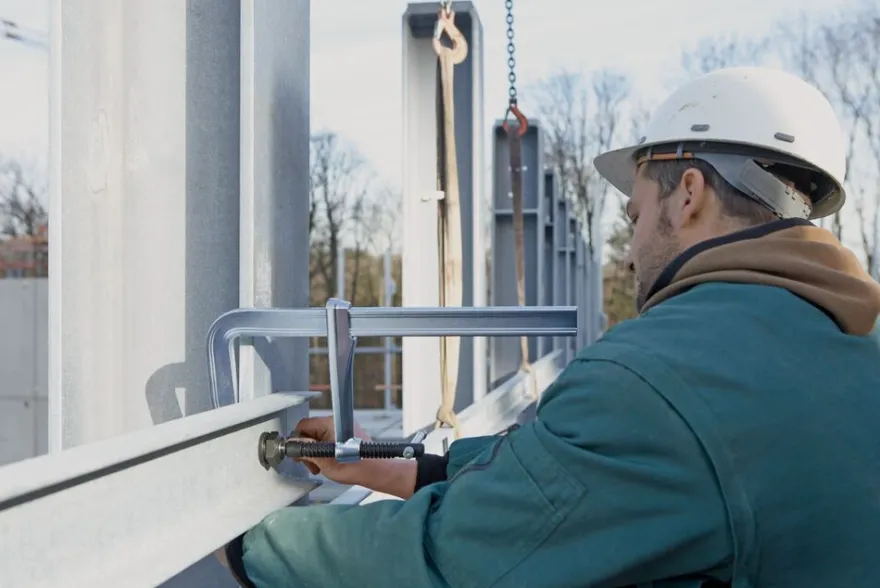

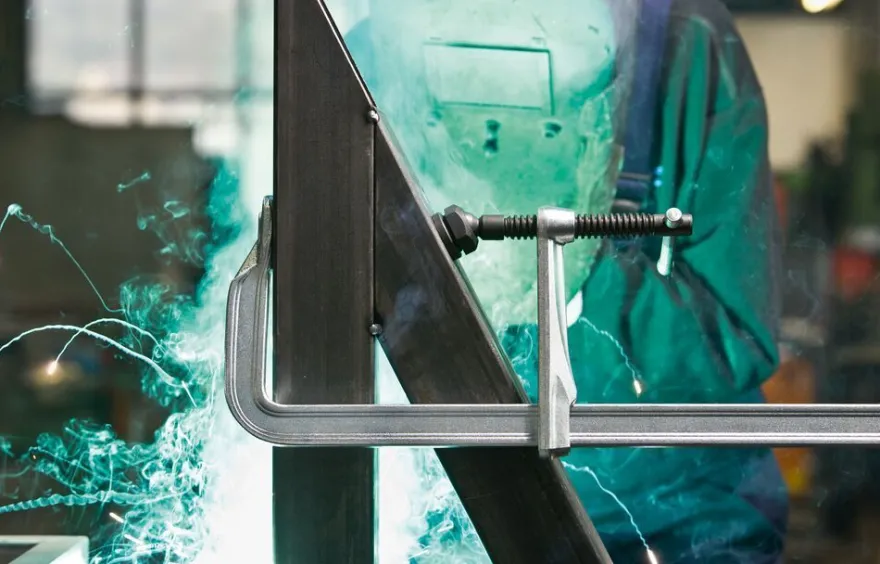

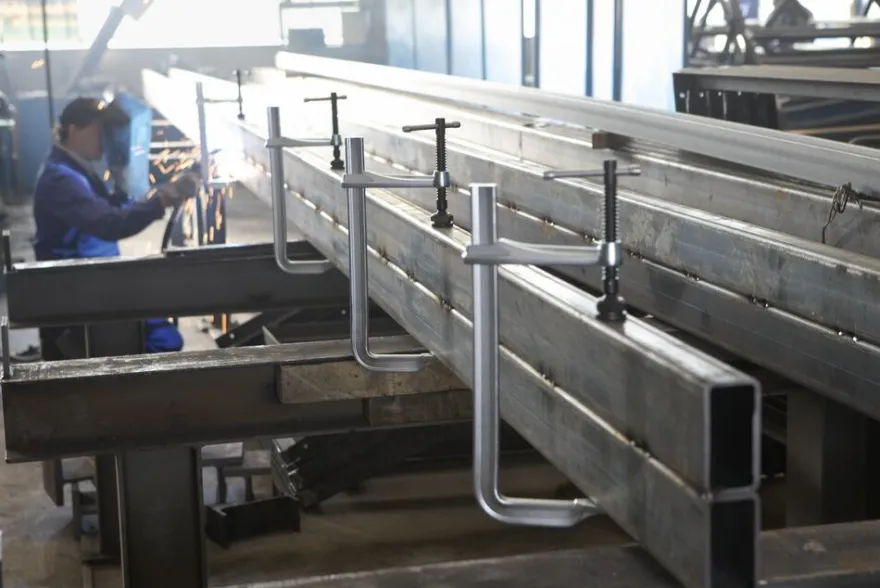

Große Ausladungen, lange Spannweiten und hohe Spannkräfte: Für diese Anforderungen entstanden die BESSEY Hochleistungszwingen. Sie arbeiten im Stahl-, Kessel-, Fahrzeug- und Schiffsbau, im schweren Holzbau, bei Leimbinderkonstruktionen und im Zimmereihandwerk. Immer dann, wenn robuste oder schwere Teile hohe Spannkräfte erfordern.

Pflegehinweise des Herstellers:

• Regelmäßige Wartung notwendig, nur dann Gewähr auf sicheren Halt (kein Rutschen des Gleitbügels).
• Generell Schmutz entfernen.
• Schiene stets frei von Fett, Öl oder angetrocknetem Leim, Wachsen und silikonhaltigen Trennmitteln halten.
• Spindel regelmäßig reinigen und ölen.
• Druckplatte regelmäßig reinigen und ölen.
• Bei Glanzbildung auf der Schiene mit Schmirgelleinen (100er-Körnung) an beiden Schmalseiten aufrauen.

Sicherheitshinweise des Herstellers:

• Verwenden Sie das Produkt nur im Originalzustand.
• Verwenden Sie das Produkt nur bestimmungsgemäß. Falscher Gebrauch kann Personen- oder Sachschäden hervorrufen.
• Schützen Sie Ihre Augen mit einer Schutzbrille.
• Schützen Sie Ihre Hände durch Arbeits- oder Montagehandschuhe.
• Schützen Sie Ihre Füße durch das Tragen von Sicherheitsschuhen.
• Der Handgriff muss stets öl- und fettfrei sein, um ein Abrutschen zu verhindern.
• Das Produkt darf nicht in die Hände von Kindern gelangen.
• Kleinteile dürfen nicht verschluckt oder in Körperöffnungen eingeführt werden.
• Prüfen Sie das Produkt vor jedem Gebrauch auf Beschädigung und einwandfreie Funktion aller beweglichen Teile.
• Ein beschädigtes Produkt darf nicht verwendet werden.
• Zu jedem Produkt sind die Pflegehinweise zu beachten, siehe Hersteller-Website.
• Sie dürfen nur Original-Ersatzteile von BESSEY verwenden.
• Das Spannwerkzeugdarf nicht zum Heben, Ziehen oder Anlehnen verwendet werden.
• Das Spannwerkzeug darf nicht zur Sicherung von Ladung beim Transport verwendet werden.
• Das Spannwerkzeug darf nur von Hand ohne zusätzliche Hilfsmittel gespannt werden.
• Das Spannwerkzeug darf nicht für den dauerhaften Einbau verwendet werden.
• Überprüfen Sie regelmäßig die Funktion der Endsicherung bei Zwingen.
