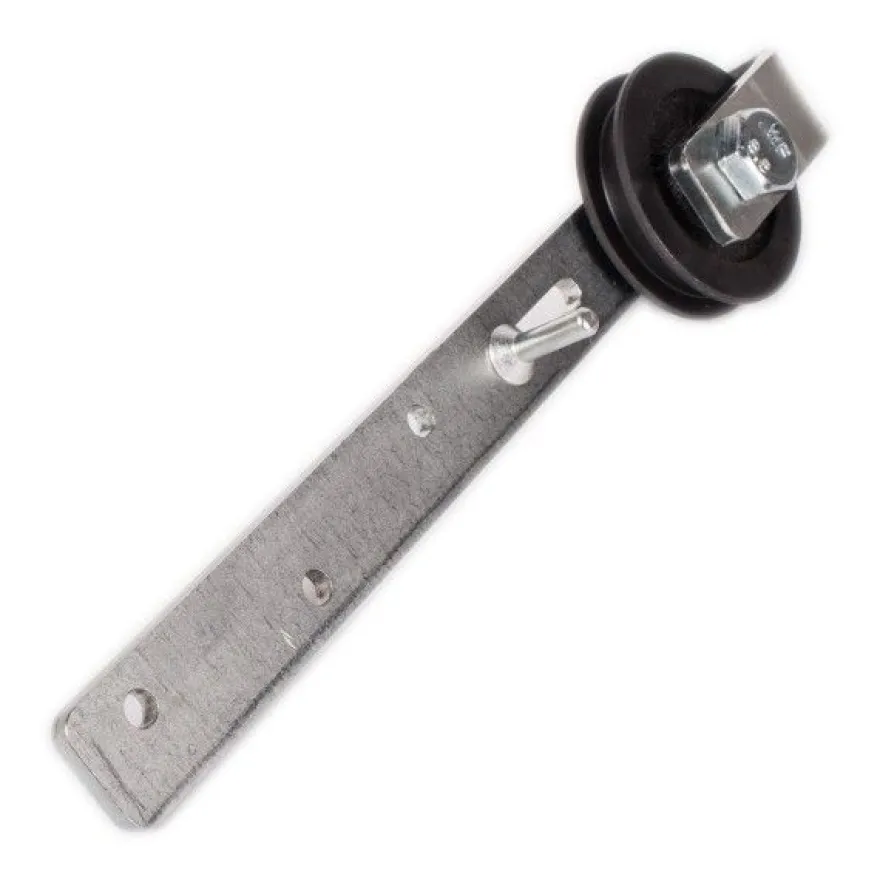

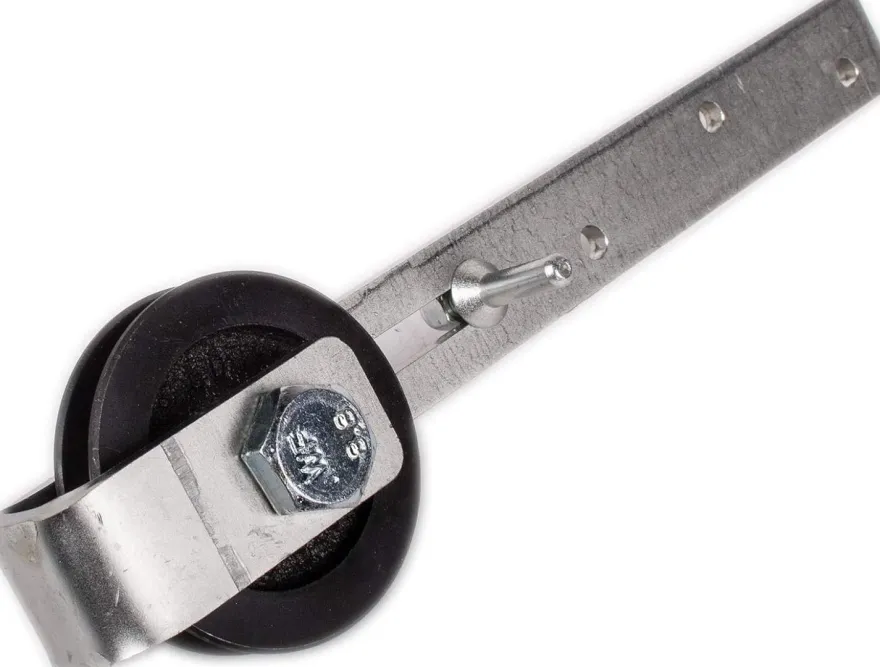

ATTAS MEA Schiebetorrolle mit Bügel| Eisenrolle für Scheunentor| Schiebetürrolle

ATTAS MEA Schiebetorrolle mit Bügel| Eisenrolle für Scheunentor| Schiebetürrolle

€14.61

Wählen1

Clear

SKU: SKUVLSYQK Categories: Baumarkt & Garten, Eisenwaren, Haus, Garten & Tierwelt Tag: MEA Brand: MEA

Artikelmerkmale

GTIN / EAN:

4001990130001

Marke:

MEA

Hersteller Nr.:

010330110

Material:

Eisen

Durchmesser:

Je nach Auswahl

Größe:

Ø60 mm, Ø75 mm, Ø90 mm, Ø105 mm, Ø120 mm, Ø140 mm undØ160 mm

Produktinformationen „Schiebetorrollen-Guss mit Bügel und Walzenlager“

MEA-Gussrollen für die Montage an hängenden, manuell betriebenen Toren geeignet verrichten seit jeher absolut zuverlässig
und unverwüstlich ihren Dienst und eigentlich hätte es nichts zu verbessern gegeben.

Aber Dennoch haben die Techniker von MEA im Zuge einer modernisierung der Fertigungstechnik es geschafft,
die Perfektion nochmals zu übertreffen. Die Optik der Bügel überzeugt nun durch eine galvanische Verzinkung, dabei
bleiben die Gussrollen optimal für den Außeneinsatz geeignet.

MEA-Gussrollen für die Montage an hängenden, manuell betriebenen Toren geeignet.
Qualitäts-Grauguss mit Schutzanstrich. Du Stahlrollen sind mit einem wartungsfreien
Walzenlager ausgestattet.Die Feuchtigkeitsaufnahme des Walzenlagers ist gering und es
überzeugt durch eine hohe Verschleißfestigkeit.

Vorteile der neuen Walzenlager:

Walzenlager sind Wartungsfrei und benötigen kein Fett
Walzenlager sind bei Gussrollen lose identisch mit denen mit Bügel
Geringe Feuchtigkeitsaufnahme
Hohe Verschleißfestigkeit – Dauertests erreichen über 70.000 Zyklen

So wählen Sie die richtige Größe:

Die in der Tabelle angegebenen Torgewichte sind keine Höchstbelastungswerte, sondern
praktisch erprobte Werte, welche als Richtlinien für eine Zweckmässige Auswahl dienen sollen.

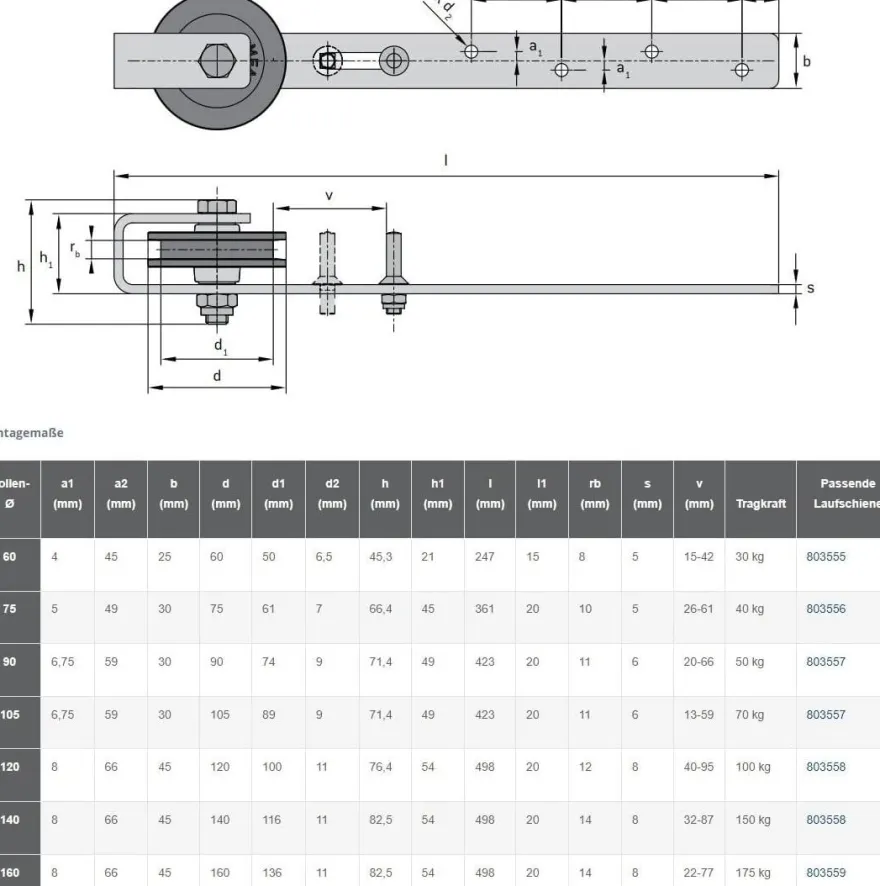

Die Gussrollen (Siehe Schnittzeichnung) sollten möglichst gross gewählt werden.

Montagemaße

Rollen-Ø	a1 (mm)	a2 (mm)	b (mm)	d (mm)	d1 (mm)	d2 (mm)	h (mm)	h1 (mm)	l (mm)	l1 (mm)	rb (mm)	s (mm)	v (mm)	Tragkraft	Passende Laufschiene
60	4	45	25	60	50	6,5	45,3	21	247	15	8	5	15-42	30 kg	803555
75	5	49	30	75	61	7	66,4	45	361	20	10	5	26-61	40 kg	803556
90	6,75	59	30	90	74	9	71,4	49	423	20	11	6	20-66	50 kg	803557
105	6,75	59	30	105	89	9	71,4	49	423	20	11	6	13-59	70 kg	803557
120	8	66	45	120	100	11	76,4	54	498	20	12	8	40-95	100 kg	803558
140	8	66	45	140	116	11	82,5	54	498	20	14	8	32-87	150 kg	803558
160	8	66	45	160	136	11	82,5	54	498	20	14	8	22-77	175 kg	803559

Montagehinweis:

Der Flachstahl für die Torlaufschiene (2) wird entsprechend der Rollengröße gewählt (Siehe Tabelle „Montagemaße“).
Danach werden die Löcher, zur Befestigung der Torlaufschiene mit geeigneten Schrauben (3), im Abstand zwischen 600 und 800 mm, je nach Belastung, gebohrt.
Nach dem Eindrehen oder Einbetonieren der Schrauben in den Tragbalken (4) wird die Torlaufschiene angeschraubt. JeTorflügel sind zwei Gussrollen zu montieren. Jetzt können die Torflügel eingehängt und die Gleitstifte (5) als Aushängesicherungmontiert werden.
Das Spiel zwischen Gleitstift und Torlaufschiene darf max. 2-3 mm betragen.

Sicherheitshinweis:
Die Torflügel sind bauseites gegen Herausfallen aus der Torlaufschiene zu sichern;
z.B. gegen Windlasten, oder gegen ein Überfahren an den Laufschienenenden.
