Alcadrain AM118/850 – Module sanitaire WC pour cloison sèche et mur porteur

L’AM118/850 d’Alcadrain est un système d’installation en avant de cloison pour des toilettes suspendues, couvrant deux situations d’installation : constructions en plaques de plâtre et murs porteurs. La différence décisive par rapport à de nombreux produits concurrents réside dans la flexibilité de la profondeur d’encastrement et de la géométrie des raccordements – les deux peuvent être adaptés sur le chantier sans qu’un autre modèle soit nécessaire.

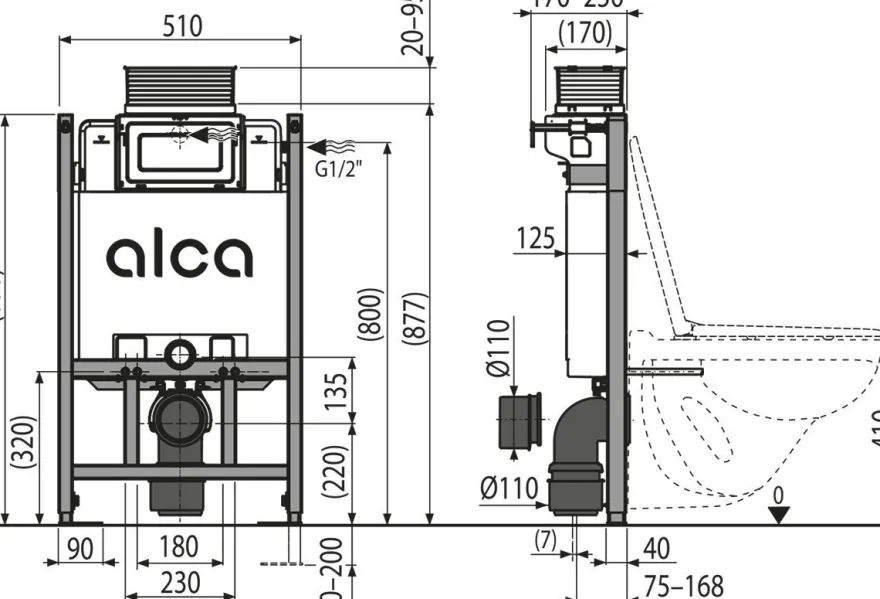

Profondeur d’encastrement et dimensions de raccordement de l’AM118/850

La profondeur d’encastrement est réglable en continu entre 20 et 95 mm. Cela est pertinent lorsque la composition du mur n’est pas encore fixée ou lorsqu’il faut compenser des tolérances. Le raccord d’évacuation peut être déplacé en huit positions entre 0 et 93 mm – ce qui permet d’adapter le module à des conduites d’évacuation qui ne sont pas parfaitement alignées. Les WC muraux avec un entraxe de 180 mm ou 230 mm conviennent tous deux. Des épaisseurs de sol de 0 à 200 mm sont possibles, ce qui rend le module utilisable même sur des sols irréguliers ou avec une chape ajoutée ultérieurement.

Citerne : volume, double chasse et fonction hygiénique

La citerne a une capacité de 9 litres et est fabriquée en une seule pièce, ce qui la rend totalement étanche. La double chasse est réglée en usine sur 6 litres pour la chasse pleine et 3 litres pour la chasse réduite – ces deux valeurs peuvent être ajustées indépendamment l’une de l’autre. De plus, une réserve hygiénique de 3 litres maintient l’eau de la citerne fraîche, même en cas de non-utilisation prolongée des WC. Le module comprend une chambre d’insertion pour pastilles WC et prépare l’installation d’une télécommande de chasse. Pour ceux qui prévoient un bidet ou une toilette avec douche, le module comporte une préparation pour le support de transition DG 1/2″.

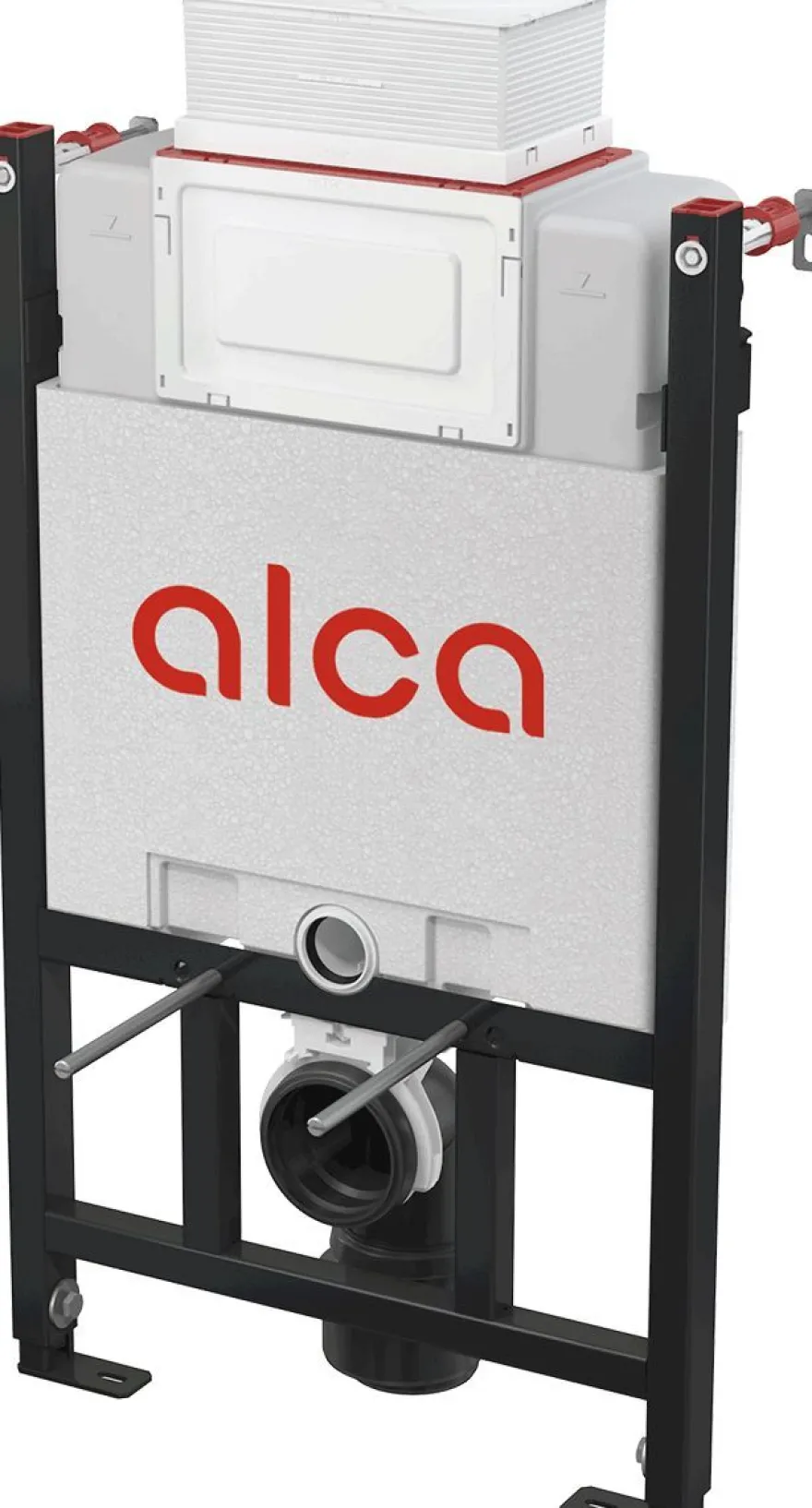

Structure du cadre, isolation et actionnement

Le cadre autoporteur est en métal laqué par poudrage et s’ancre dans des constructions en plaques de plâtre suffisamment porteuses ou dans des murs porteurs. Le recouvrement par une plaque de plâtre se fait sans fixation supplémentaire de la citerne. L’isolation en polystyrène autour de la citerne empêche la formation de condensats à la surface de la citerne et atténue les vibrations vers la construction du bâtiment. L’actionnement peut se faire par le dessus ou par l’avant – ce qui laisse une marge de manœuvre lors de la planification de la composition du mur. Les interventions de maintenance sur l’intérieur peuvent être réalisées sans outil ; la trappe d’accès protège contre la saleté et l’humidité. Ceux qui n’ont besoin que d’un actionnement latéral devraient choisir un autre modèle.

Raccordement d’eau et contenu de livraison du module sanitaire

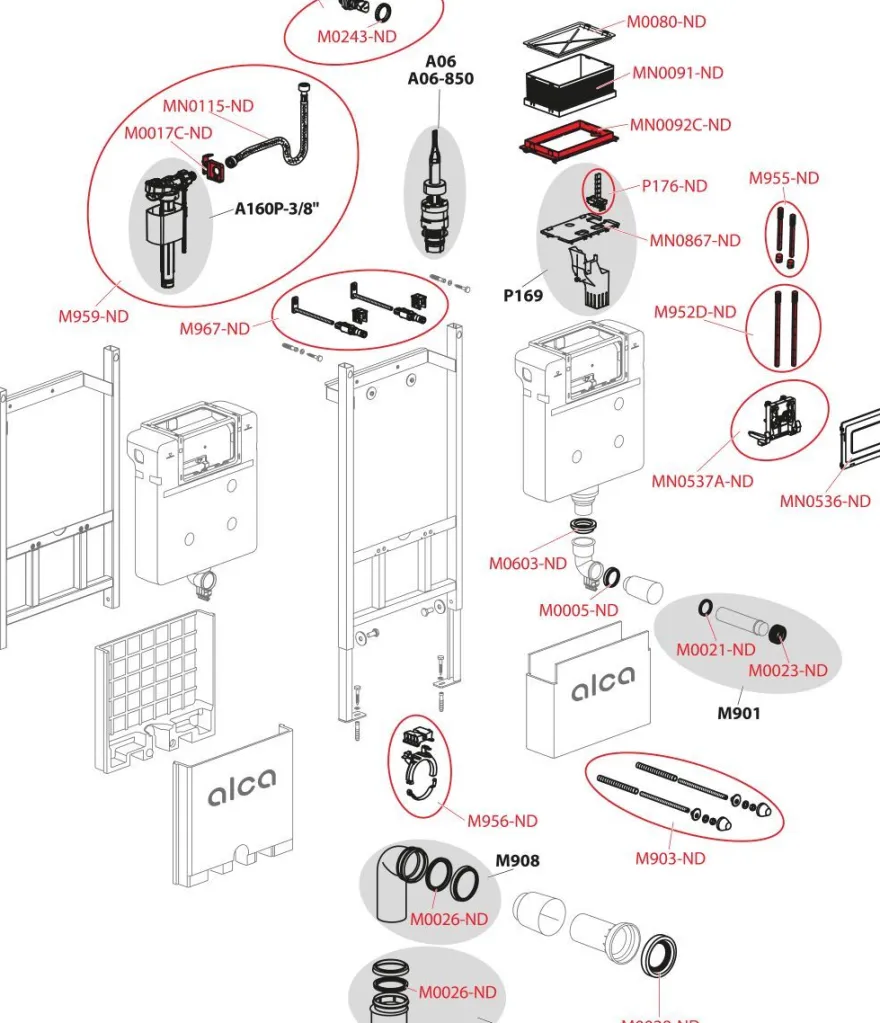

Le raccord d’eau se fait par l’arrière ou par le dessus au centre, filetage G 1/2″. Un robinet d’arrêt d’angle avec possibilité de raccordement aux systèmes de tuyauterie Mepla est inclus dans la livraison. Le module est livré complet : citerne avec clapet de remplissage et de vidange, cadre, coude HT 90/90, réduction 90/110, tous les joints et pièces de liaison en polypropylène, protections d’installation, collerette de protection, vis et chevilles de fixation ainsi que le kit de fixation complet pour un bidet. Ceux qui recherchent uniquement le module sans plaque d’actionnement sont au bon endroit – la plaque est choisie séparément et n’est pas incluse. Le module fonctionne pour une pression d’eau comprise entre 0,05 et 1,6 MPa et a été testé pour une charge de 400 kg.

Données techniques

• Profondeur totale : 170 mm
• Profondeur d’encastrement : 20–95 mm (réglable en continu)
• Épaisseur de sol : 0–200 mm
• Entraxe WC : 180 mm ou 230 mm
• Raccord d’évacuation : 8 positions, réglable 0–93 mm
• Volume de la citerne : 9 litres
• Grande chasse (standard) : 6 litres
• Petite chasse (standard) : 3 litres
• Réserve hygiénique : 3 litres
• Raccord d’eau : G 1/2″, par l’arrière ou par le dessus
• Pression d’eau : 0,05–1,6 MPa
• Test de charge : 400 kg
• Matériau du cadre : métal, laqué par poudrage
• Isolation : polystyrène
• Actionnement : par le dessus ou par l’avant

Questions fréquentes

Quels diamètres de tuyaux d’évacuation conviennent pour l’AM118/850 ?

La livraison comprend un coude HT 90/90 et une réduction HT 90/110 en polyéthylène (PE-HD). Ainsi, le module peut être raccordé aux tuyaux d’évacuation DN 90 et DN 110 sans qu’il soit nécessaire d’acquérir des pièces de transition supplémentaires.

Le volume de chasse peut-il être modifié après l’installation ?

Oui, les deux volumes de chasse – pleine et réduite – peuvent être réglés indépendamment l’un de l’autre après coup. Les interventions sur le clapet peuvent être effectuées sans outil, de sorte qu’aucun outil spécial n’est nécessaire pour un ajustement ultérieur.

Une plaque d’actionnement est-elle incluse dans la livraison ?

Non, la plaque d’actionnement n’est pas incluse dans la livraison de l’AM118/850. Elle est choisie séparément et doit correspondre au sens d’actionnement – le module prend en charge l’actionnement par le dessus et par l’avant, pas latéral.

Pour quelles épaisseurs de mur le module est-il adapté ?

Le module fonctionne avec des épaisseurs de sol de 0 à 200 mm et une profondeur d’encastrement réglable de 20 à 95 mm. Les pattes d’ancrage peuvent être verrouillées dans cette plage à l’aide d’un frein intégré, ce qui permet une fixation stable même pour des compositions de mur présentant des tolérances.

Le module peut-il être combiné ultérieurement avec un WC douche ou un bidet ?

L’AM118/850 est équipé d’une préparation pour le support de transition DG 1/2″. Le kit de fixation pour un bidet – tiges filetées M12, rondelles, écrous et protection de filetage – est également inclus dans la livraison. Un siège de bidet ou une douche-toilette peuvent donc être installés ultérieurement sans modification du cadre.
