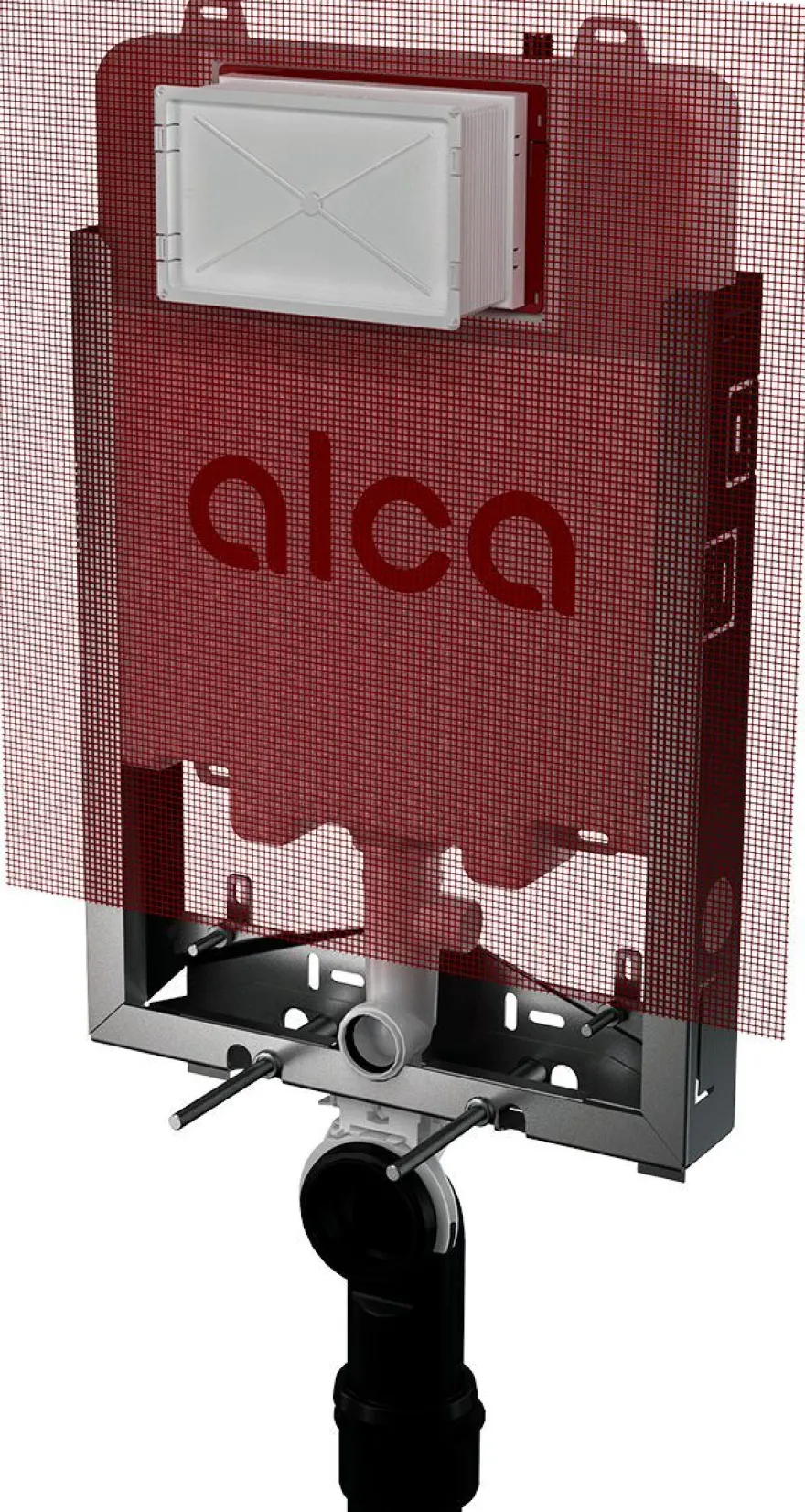

Alcadrain AM1115P/1000 Renovmodul Slim Vorwandinstallationssystem für Unterputzinstal

Anwendung

• Geeignet für hängende Toilette
• Für Einmauern und Ummauern zur tragenden Wand – Nassverfahren, Bautiefe nur 86 mm
• Geeignet für Sanierungen
• Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm

Eigenschaften

• Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
• Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
• Technische Lösung erlaubt die Fixierung trotz unebener Oberfläche der tragenden Wand (im Bereich von 50 mm)
• Verzinkte tragende Konstruktion mit vier Gelenkarmen, die für einfache Installation sorgen
• Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
• Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
• Kompatibel mit allen Betätigungsplatten Alca
• Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
• Wasserversorgung von hinten / oben Mitte / links / rechts
• Abnehmbare Styroporstück – ermöglicht einen einfachen Zugang während der Installation
• Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
• Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen
• Einbauhöhe 1070 mm
• Einbautiefe von 20–60 bis 60 mm einstellbar
• Bautiefe 86 mm, mit Abflussbogen 125 mm
• Material der Unterkonstruktion: verzinktes Metall

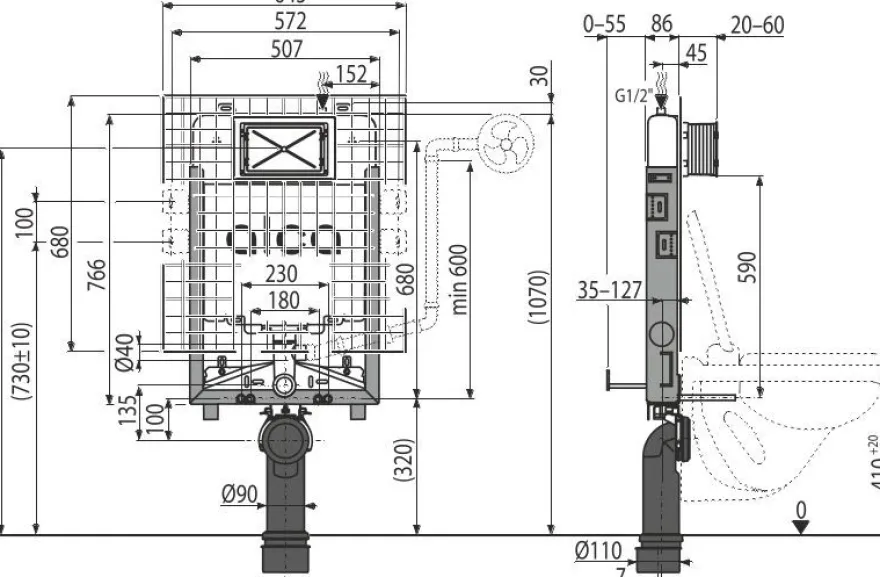

Technische Daten

Lieferumfang

• Spülkasten mit Füll- und Ablaufventil
• Verzinkter Rahmen inklusive verzinkte, tragende Konstruktion
• Gewinde 1/2″ bei Wasseranschluss mit integriertem Eckventil
• Befestigungsset: Schraube Ø8×60 – 4 Stück, Dübel Ø12 – 4 Stück
• Befestigungsmaterial für Bidet, Gewindestange M12 – 4 Stück, Unterlegscheiben – 2 Stück, Abdeckung – 2 Stück, Muttern – 2 Stück, Gewindeschutz – 2 Stück
• Abflussbogen HT 90/110, Polypropylen
• Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
• Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
• Verstärkungsgewebe
